Comment savoir si un roulement doit être remplacé : signes clés

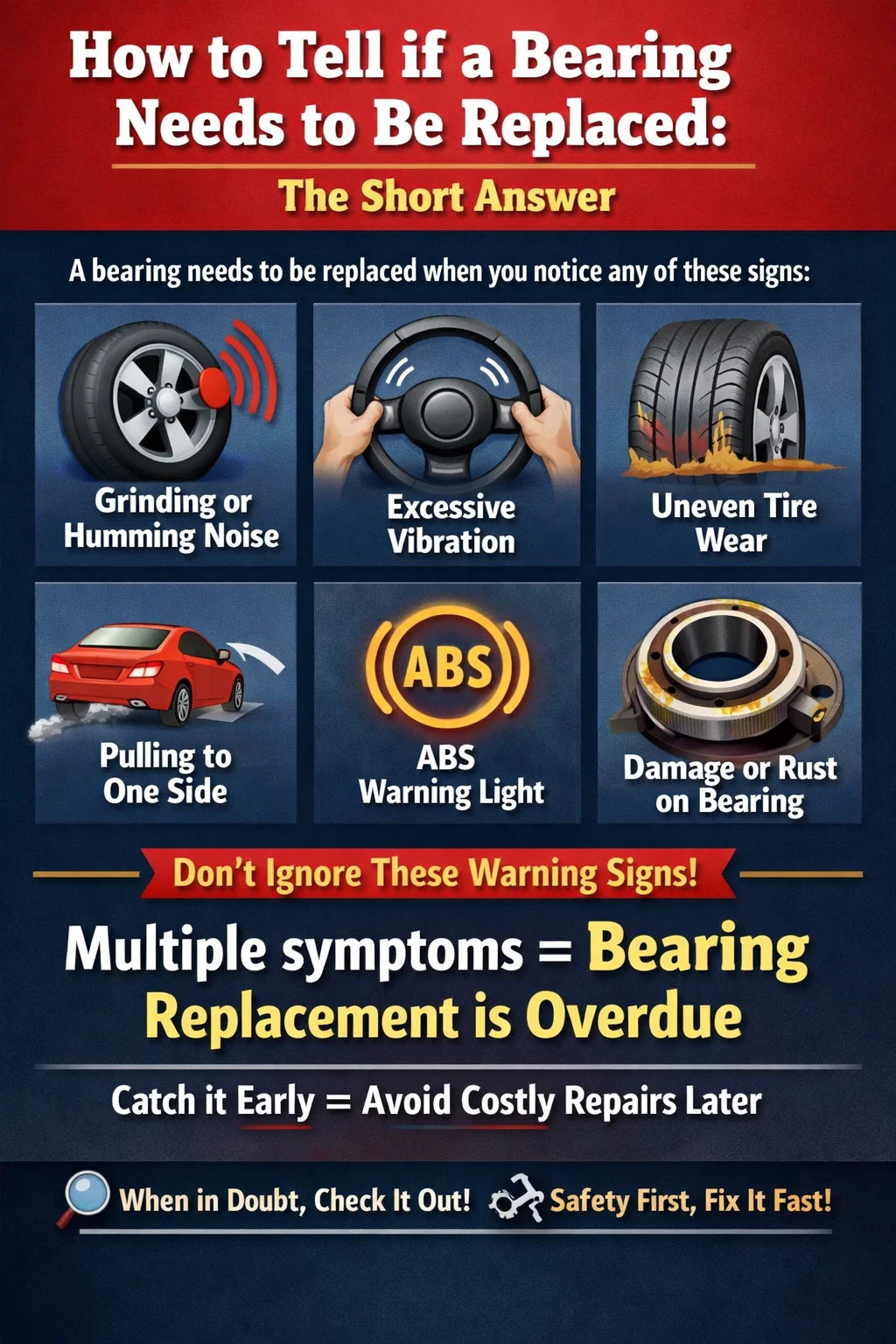

Comment savoir si un roulement doit être remplacé : la réponse courte

A roulement doit être remplacé lorsque vous remarquez un ou plusieurs des éléments suivants : des grincements persistants, des bourdonnements ou des grognements qui changent avec la vitesse, des vibrations inhabituelles à travers le volant ou le châssis, une usure inégale ou accélérée des pneus, le véhicule tire d'un côté au freinage ou des dommages physiques visibles tels que de la rouille, des piqûres ou une décoloration sur la surface d'appui. Dans le contexte automobile, un voyant ABS allumé peut également indiquer directement un roulement de roue défaillant. Tout symptôme mérite une enquête ; plusieurs symptômes apparaissant ensemble signifient presque toujours que le remplacement est en retard.

Les roulements — qu'il s'agisse de roulements de roue, de roulements à rouleaux industriels ou de roulements de broche de machine — partagent la même tâche : minimiser la friction entre les pièces mobiles tout en supportant des charges radiales et axiales. Lorsque cette fonction se dégrade, les conséquences vont du bruit gênant jusqu’à une défaillance mécanique catastrophique. Comprendre les signes d'avertissement exacts et savoir comment les confirmer fait la différence entre attraper un échange de roulement de 150 $ plus tôt et faire face à une facture de réparation de 1 000 $ plus tard.

Bruits inhabituels : le premier et le plus fiable panneau d’avertissement

Le bruit est l’indicateur le plus précoce et le plus fréquemment signalé d’une défaillance d’un roulement. Le son change en fonction de la progression des dommages et du type de roulement impliqué, mais quelques modèles sont cohérents dans presque toutes les applications.

Un bourdonnement et un bourdonnement qui changent avec la vitesse

Un bourdonnement faible et cyclique qui monte et descend avec la vitesse du véhicule – plutôt qu’avec le régime moteur – est l’un des symptômes les plus révélateurs d’un roulement de roue usé. Le bruit provient de légères irrégularités dans la bague de roulement ou dans les éléments roulants qui génèrent des vibrations lors de leur rotation. Si vous accélérez de 40 mph à 70 mph et que le bourdonnement devient sensiblement plus fort, le roulement est le principal suspect. Le même principe s'applique aux machines industrielles : un roulement faisant fonctionner un convoyeur ou un arbre de moteur produira un bourdonnement de plus en plus proéminent à mesure que les jeux internes augmentent.

Grincement, grognement et contact métal sur métal

Le grincement est un signe plus grave que le bourdonnement. Cela signifie généralement que la lubrification du roulement est défectueuse, que les éléments roulants ou les chemins de roulement sont piqués, ou que les joints ont été compromis et que des débris sont entrés dans le boîtier du roulement. À ce stade, un contact métal sur métal se produit à chaque rotation. Sur un véhicule, vous pouvez entendre ce grincement plus clairement dans les virages ou lors du déplacement du poids, car les charges dans les virages sont plus lourdes sur un côté de l'ensemble de roulements. Dans une machine, le meulage indique que le roulement est dans un état de défaillance avancé et doit être immédiatement mis hors ligne.

Clics, grincements et gazouillis cycliques

Un clic qui se produit à un intervalle rythmique correspondant à la rotation de la roue indique souvent un joint homocinétique endommagé ou un élément roulant ébréché à l'intérieur du roulement. Un grincement, parfois décrit comme un chant d'oiseau, peut se produire lorsque la cage du roulement est déformée ou lorsque les bagues du roulement fonctionnent à sec. Ces bruits ont tendance à être plus perceptibles à basse vitesse et peuvent disparaître brièvement à vitesse d'autoroute, ce qui peut induire les propriétaires en erreur en leur faisant croire que le problème s'est résolu de lui-même. Ce n’est pas le cas.

Diagnostiquer quel roulement est bruyant à l'aide du test d'écart

Pour les roulements de roue en particulier, un simple test d'écart peut aider à identifier le côté défaillant avant même de soulever le véhicule. Lorsque vous conduisez à des vitesses d'autoroute comprises entre 50 et 70 mph, changez doucement et en douceur votre position sur la voie de gauche à droite. Lorsque vous tournez à gauche, le poids est transféré aux roues droites, chargeant ainsi le roulement du côté droit. Si le bourdonnement ou le bourdonnement augmente à mesure que vous vous déplacez vers la droite, le roulement du côté gauche est probablement le problème – et vice versa. Ce test fonctionne car le chargement d'un roulement en détérioration exagère le bruit tandis que le déchargement momentané du côté opposé le réduit. Effectuez le test dans une zone sûre et ouverte avec un minimum de circulation.

Vibration à travers le volant ou le châssis

Les vibrations sont un autre indicateur important de l’usure d’un roulement au-delà des tolérances acceptables. Contrairement au déséquilibre des pneus – qui produit généralement un tremblement du volant à une plage de vitesse spécifique (généralement entre 60 et 70 mph) qui disparaît à des vitesses plus élevées – les vibrations liées aux roulements ont tendance à s'aggraver progressivement à mesure que la vitesse augmente et ne se corrigent pas d'elles-mêmes.

Un roulement de roue détérioré introduit un jeu excessif dans l’ensemble moyeu. À mesure que les jeux internes augmentent, la roue ne peut plus maintenir une surface de contact parfaitement cohérente avec la route. L'instabilité qui en résulte se propage à travers la suspension et la colonne de direction, souvent ressentie comme un frémissement constant ou pulsé qui est plus prononcé lors des virages ou des changements de voie. Dans les équipements industriels, les vibrations qui n'étaient pas présentes lors de la mise en service – ou qui se sont progressivement aggravées au fil du temps – sont traitées comme un signal définitif pour inspecter tous les roulements de l'arbre ou du boîtier concerné.

Les outils d'analyse des vibrations utilisés dans les programmes de maintenance prédictive peuvent détecter les défauts des roulements bien avant qu'ils ne deviennent audibles, en mesurant les signatures de fréquence associées à des modes de défaillance spécifiques tels que les dommages sur la bague intérieure, les dommages sur la bague extérieure ou l'écaillage des éléments roulants. Pour le propriétaire moyen d’un véhicule n’ayant pas accès à un tel équipement, faire confiance à la sensation physique et l’associer à d’autres symptômes est l’approche pratique.

Wobble de la roue et test de secousse physique

Un jeu excessif dans le moyeu de roue est l’un des signes les plus évidents indiquant qu’un roulement de roue a atteint un état critique. Vous pouvez le confirmer chez vous avec une simple inspection physique qui ne nécessite aucun outil.

Soulevez le véhicule en toute sécurité à l’aide d’un cric et fixez-le avec des chandelles. Ne comptez jamais uniquement sur un cric à ciseaux pour ce test. Une fois la roue décollée du sol, saisissez fermement le pneu aux positions 12 heures et 6 heures et essayez de le faire basculer vers et loin de vous. Déplacez ensuite votre poignée vers les positions 3 heures et 9 heures et répétez le test. Un roulement de roue fonctionnant correctement ne doit présenter aucun mouvement perceptible. Toute oscillation, cliquetis ou jeu détectable, même minime, indique que le roulement a perdu sa capacité à maintenir l'ensemble de roue solidement en place et doit être remplacé sans délai.

Lorsqu’une oscillation est présente à vitesse d’autoroute, l’effet est amplifié. Les conducteurs peuvent remarquer une sensation de flottement ou de dard dans la direction, comme si l'avant du véhicule ne suivait pas la trajectoire exacte. Il ne s'agit pas d'un symptôme à surveiller et à revoir : une roue présentant un jeu excessif dans les roulements peut, dans des conditions extrêmes, se séparer complètement du véhicule. Les rapports d'accidents publiés confirment que des défaillances complètes des roulements de roue ont provoqué une perte de contrôle catastrophique à vitesse d'autoroute.

Dérive de direction, traction et perte de réactivité

Un véhicule qui tire constamment d'un côté pendant la conduite, ou qui dérive pendant le freinage, peut avoir un roulement de roue défectueux du côté vers lequel il dérive. À mesure qu’un roulement se détériore, cela crée une résistance au roulement inégale sur la roue concernée. Cette résistance perturbe la capacité du véhicule à se déplacer en ligne droite, ce qui exerce des forces asymétriques sur la transmission et la géométrie de la direction.

La difficulté avec ce symptôme est qu’il se chevauche avec plusieurs autres problèmes courants, notamment la traînée des étriers de frein, une pression inégale des pneus ou un mauvais alignement des roues. Si une vérification de l'alignement revient sans problème, que la pression des pneus est correcte et que les freins ne montrent aucun signe de grippage ou d'usure inégale, le roulement de roue est le prochain suspect logique. Un mécanicien qui soulève le véhicule et fait tourner chaque roue à la main peut souvent identifier un roulement grippé ou rugueux simplement par la sensation et le son lors de ce test de rotation manuelle.

Une direction lâche ou errante – où le véhicule ne réagit plus avec la sensation vive et directe qu'il avait lorsqu'il était neuf – peut également indiquer une usure des roulements, en particulier lorsqu'elle est combinée à d'autres symptômes. Des roulements de roue sains maintiennent l'ensemble moyeu rigide ; ceux qui sont usés permettent un mouvement microscopique qui adoucit la sensation de direction et retarde la réponse du véhicule aux sollicitations du conducteur.

Témoin d'avertissement ABS et interférence du capteur

Les véhicules modernes intègrent le capteur de vitesse de roue pour le système de freinage antiblocage directement dans ou à côté de l'ensemble moyeu de roulement de roue. Cette conception signifie qu'un roulement défaillant peut directement interférer avec les performances du capteur ABS. À mesure que le roulement s'use et que les jeux internes augmentent, la relation du capteur avec la bague sonore (la bague dentée qu'il lit pour calculer la vitesse de la roue) devient incohérente. L'ECU reçoit des données de vitesse erratiques ou manquantes de ce coin et allume le voyant ABS sur le tableau de bord.

Il convient de noter que le voyant ABS peut s'allumer en raison d'un problème de roulement même lorsque le véhicule ne freine pas et qu'aucun patinage des roues ne se produit. Si un avertissement ABS ou antipatinage apparaît sans aucun événement de conduite évident qui pourrait le provoquer, et s'efface et revient par intermittence, le roulement de roue est un élément hautement prioritaire à inspecter. Une analyse OBD-II affichera généralement un code d'erreur du capteur de vitesse de roue, et la roue vers laquelle il pointe est celle dont le roulement doit être inspecté en premier.

Usure inégale ou anormale des pneus

Les pneus s'usent uniformément lorsque la roue est correctement alignée et que l'ensemble moyeu maintient la roue à un angle constant et correct par rapport à la surface de la route. Un roulement usé introduit du jeu dans le moyeu, ce qui permet à la roue de s'incliner légèrement, en particulier sous charge. Cette inclinaison amène le pneu à entrer en contact avec la route selon un léger angle, concentrant l'usure sur un bord plutôt que de la répartir sur toute la largeur de la bande de roulement.

Si un pneu s'use plus rapidement que son homologue du côté opposé du même essieu, ou si vous remarquez une usure excessive sur l'épaulement intérieur ou extérieur d'un seul pneu sans problème d'alignement correspondant, le roulement de roue de ce coin mérite attention. Ce symptôme se développe progressivement et devient visible bien après le début de la défaillance du roulement, ce qui signifie que l'usure elle-même confirme que le problème est présent depuis un certain temps.

Continuer à rouler sur un roulement qui provoque une usure anormale des pneus accélère le taux de détérioration des pneus. Au-delà du coût supplémentaire lié au remplacement prématuré des pneus, la profondeur réduite de la bande de roulement sur une section du pneu compromet la tenue de route par temps mouillé et les performances de freinage, aggravant ainsi le risque déjà associé à un roulement défaillant.

Inspection visuelle : ce qu'il faut rechercher sur le roulement lui-même

Lorsqu'un roulement est accessible pour une inspection directe – comme c'est le cas pour les roulements industriels ouverts, les roulements à rouleaux coniques sur les remorques ou les roulements qui ont été retirés d'un moyeu – l'examen visuel fournit une preuve définitive de la nécessité de le remplacer.

N’importe lequel des types de dommages indiqués dans le tableau ci-dessus constitue à lui seul un motif suffisant pour le remplacement. Il n'y a pas de réparation partielle pour un roulement qui présente un effritement, une décoloration due à la chaleur ou une cage fissurée. Les aspects économiques sont simples : le coût d'un nouveau roulement est toujours inférieur au coût des dommages secondaires causés par le fonctionnement d'un roulement jusqu'à sa défaillance complète.

Chaleur excessive comme indicateur de défaillance des roulements

La génération anormale de chaleur est un signal de diagnostic clé dans les applications de roulements industriels et est également de plus en plus pertinente dans la maintenance automobile. Les roulements chauffent plus que la température ambiante dans des conditions normales : une légère augmentation de 10 °C à 30 °C au-dessus de la température ambiante est généralement acceptable en fonction de l'application. Des températures nettement supérieures à la plage de fonctionnement nominale du fabricant indiquent un problème.

Dans les environnements industriels, les thermomètres infrarouges et les caméras thermiques sont couramment utilisés pour déterminer les températures de référence des roulements en fonctionnement normal et signaler les unités fonctionnant anormalement lors des inspections de routine. Sur les véhicules, un moyeu de roue qui semble sensiblement chaud – voire chaud – peu de temps après avoir parcouru une courte distance à vitesse modérée peut indiquer un roulement grippé ou fonctionnant sans lubrification adéquate. Cette même chaleur peut endommager les composants adjacents, notamment les disques de frein, les joints d'étrier et les joints de moyeu, transformant ce qui était un simple remplacement de roulement en une réparation plus approfondie.

La surchauffe peut également être détectée indirectement. Une odeur de brûlé après avoir roulé, en particulier près d'une roue, mérite d'être prise au sérieux. Une fois qu'un roulement a été soumis à une chaleur excessive, le traitement de durcissement appliqué à l'acier lors de la fabrication est compromis. Le métal plus tendre s'use alors plus rapidement, ce qui signifie que même un roulement nouvellement graissé et surchauffé tombera en panne beaucoup plus tôt qu'un roulement maintenu dans ses limites thermiques. Le remplacement devient alors inévitable, quelle que soit l’apparence superficielle du roulement.

Combien de temps durent réellement les roulements ?

La durée de vie des roulements dépend fortement de l'application, de la charge, de la qualité de la lubrification, de l'efficacité de l'étanchéité et de l'environnement d'exploitation. Comprendre la durée de vie réaliste pour votre cas d'utilisation spécifique permet de définir des intervalles d'inspection appropriés plutôt que d'attendre l'apparition de symptômes.

• Roulements de roue automobile : La plupart durent entre 75 000 et 150 000 milles dans des conditions normales. Les véhicules qui circulent régulièrement sur des routes accidentées et non pavées ou dans des régions où les routes sont fortement salées en hiver peuvent connaître une panne prématurée bien avant la barre des 75 000 milles. Des défaillances de roulements de roue ont été documentées à moins de 50 000 milles dans des véhicules conduits régulièrement sur des eaux profondes, du sable ou des routes très salées où l'humidité pénètre dans les joints.
• Roulements industriels : La durée de vie nominale L10 (le point auquel 10 % d'une population de roulements devraient tomber en panne) varie énormément en fonction de la charge et de la vitesse. Un roulement légèrement chargé et correctement lubrifié dans un environnement propre peut fonctionner pendant des dizaines de milliers d'heures. Le même roulement fonctionnant à sa charge nominale maximale dans un environnement contaminé peut tomber en panne en une fraction de ce temps.
• Roulements vélo et petit matériel : Ceux-ci nécessitent généralement une inspection toutes les 1 000 à 5 000 heures d'utilisation selon les conditions, le remplacement étant déclenché par la rugosité lors de la rotation manuelle ou tout jeu perceptible.

Plutôt que de planifier les remplacements en fonction du kilométrage ou du temps uniquement, l'approche la plus fiable consiste à combiner une inspection périodique avec la surveillance des symptômes. Un roulement qui ne présente aucun symptôme et passe avec succès une inspection physique à l'intervalle d'entretien prévu peut continuer à fonctionner. Celui qui présente des symptômes, même précoces, doit être remplacé à la première occasion, quelle que soit la date d'installation récente ou le nombre de kilomètres parcourus.

Causes courantes de défaillance prématurée des roulements

Comprendre pourquoi les roulements tombent en panne prématurément permet d'éviter de répéter les conditions qui ont provoqué la première défaillance et indique si le roulement de remplacement doit être d'un type ou de spécifications différentes.

• Défaut de lubrification : Un volume de graisse insuffisant, un type de graisse inapproprié, une graisse dégradée qui a perdu sa viscosité ou un joint défectueux qui a permis à la graisse de s'échapper sont autant de voies directes vers une défaillance des roulements. On estime que les problèmes de lubrification sont à l’origine d’environ 36 % des pannes de roulements industriels.
• Contamination : La saleté, l'eau, les particules métalliques et le sel de déneigement pénétrant dans le boîtier de roulement contribuent largement à une usure accélérée. Dans les applications automobiles, un joint de moyeu compromis constitue le point d’entrée le plus courant. Dans les environnements industriels, la contamination peut pénétrer lors de l’installation ou par des joints à labyrinthe défaillants.
• Mauvaise installation : Les dommages aux roulements qui se produisent lors de l'installation (par suite d'un martelage, d'un mauvais alignement, d'un mauvais alignement lors du pressage ou d'une installation sans précharge correcte) ne se manifestent souvent qu'après des kilomètres ou des heures de service. L'utilisation de la presse à roulements appropriée, l'application d'une force uniquement sur la bague appropriée et la vérification de l'ajustement par rapport aux spécifications du fabricant évitent complètement cette catégorie de défaillance.
• Surcharge : Le fonctionnement des roulements au-delà de leur capacité de charge dynamique ou statique nominale accélère la fatigue des chemins de roulement. Dans les véhicules, les pneus de rechange surdimensionnés ou excessivement larges peuvent exercer des charges beaucoup plus importantes sur les roulements de roue que ce pour quoi ils ont été conçus, raccourcissant ainsi la durée de vie même lorsque l'installation et la lubrification sont correctes.
• Dommages dus aux impacts : Un seul choc grave avec un nid-de-poule, un impact sur une bordure ou une collision peut provoquer un effet Brinell (une indentation permanente des bagues de roulement) qui réduit immédiatement la durée de vie restante. Si un véhicule a subi un impact important dans un virage, le roulement de roue de ce virage doit être inspecté même si aucun bruit ou vibration n'est immédiatement apparent.

Que se passe-t-il si vous ignorez un roulement défectueux

Retarder le remplacement des roulements permet rarement d’économiser de l’argent. La dégradation est progressive et plus un roulement peut fonctionner longtemps dans un état endommagé, plus il inflige de dommages aux composants adjacents.

Dans un véhicule, un roulement de roue défectueux peut endommager l'ensemble moyeu, l'arbre d'essieu, le disque de frein et le capteur ABS – des composants dont le remplacement peut coûter plusieurs fois plus cher que le roulement seul. En cas de rupture extrême, la roue peut se détacher du véhicule. Il ne s’agit pas d’un risque théorique : il existe des cas documentés d’incidents de perte de roue à vitesse d’autoroute causés par des défaillances de roulements précédés de semaines de panneaux d’avertissement ignorés.

Dans les machines industrielles, une défaillance de roulement non détectée peut entraîner des dommages à l'arbre, au boîtier, aux engrenages et à des arrêts de production imprévus. Des études réalisées dans des environnements de fabrication ont montré que les temps d'arrêt imprévus dus à une panne d'équipement peuvent coûter entre 5 et 20 fois plus cher que le même travail effectué dans le cadre d'une maintenance planifiée. Un roulement de remplacement qui coûte entre 20 et 200 dollars ne devrait jamais provoquer un grippage de machine qui mettrait une ligne de production hors ligne pendant plusieurs jours.

L'usure inégale des pneus causée par le jeu des roulements entraîne la nécessité de remplacer les pneus plus tôt, ce qui ajoute un coût supplémentaire au décompte. L'efficacité énergétique diminue également à mesure qu'un roulement contraignant ou rugueux oblige à dépenser plus d'énergie simplement en faisant tourner la roue ou l'arbre qu'il supporte.

Étapes pour confirmer la défaillance du roulement avant de le remplacer

Avant de dépenser de l'argent pour un remplacement, il est utile de confirmer que le roulement est bien la source des symptômes. Plusieurs des signes décrits ci-dessus sont communs à d’autres pannes courantes, et une approche méthodique évite des réparations inutiles.

1. Essai routier : Conduisez à différentes vitesses et notez si le bruit ou les vibrations changent avec la vitesse du véhicule (roulement) ou le régime du moteur (transmission). Effectuez le test d'écart pour identifier le côté affecté.
2. Test de secousse physique : Soulevez le véhicule en toute sécurité et vérifiez le jeu de chaque roue aux positions 12/6 et 3/9 heures. Tout mouvement indique un jeu de roulement.
3. Test de rotation : Avec le véhicule relevé, faites tourner chaque roue à la main. Un roulement défaillant sera rugueux, produira une sensation de grincement ou émettra un bruit audible lors de la rotation de la main. Un bon roulement tourne doucement et silencieusement.
4. Analyse OBD-II : Si le voyant ABS est allumé, recherchez les codes. Les codes d'erreur du capteur de vitesse de roue indiquent le coin concerné et confirment l'implication du roulement lorsqu'ils sont combinés avec d'autres symptômes.
5. Inspection des pneus : Vérifiez les modèles d’usure inégaux. Isoler si l'usure concerne le pneu correspondant à l'emplacement du roulement suspecté.
6. Contrôle de température : Après un court trajet, utilisez un thermomètre infrarouge pour comparer les températures du moyeu aux quatre coins. Une lecture nettement plus élevée à un endroit – alors que le véhicule ne freinait pas de manière asymétrique – indique un problème à ce coin.

Deux ou plusieurs de ces contrôles confirmant le même coin constituent la norme définitive pour procéder au remplacement. Si un seul test suggère un problème, une enquête plus approfondie ou une évaluation professionnelle mérite d'être menée avant d'entreprendre la réparation.

Coût de remplacement : à quoi s'attendre

Les coûts de remplacement des roulements varient considérablement selon le type de véhicule, la conception des roulements et le marché du travail. Avoir des attentes réalistes évite le choc des autocollants et aide à évaluer si un prix proposé est raisonnable.

• Voiture de tourisme standard, ensemble moyeu boulonné : Environ 250 $ à 450 $ par roue, pièces et main d'œuvre comprises. Le roulement et le moyeu arrivent sous la forme d'une seule unité pré-assemblée et se boulonnent directement sur la fusée d'essieu, nécessitant une main d'œuvre modérée.
• Roulements de roue pressés : Ceux-ci nécessitent un équipement de presse spécialisé pour retirer l'ancien roulement du moyeu et installer le nouveau. Les coûts de main-d'œuvre sont plus élevés – généralement entre 350 et 550 dollars par roue – car le moyeu doit souvent être retiré du véhicule et amené à une presse.
• Véhicules de luxe et véhicules électriques : Les ensembles de moyeux pour les marques haut de gamme et les véhicules électriques peuvent coûter 700 $ ou plus par roue, en partie à cause du coût plus élevé des pièces d'origine et de l'intégration de capteurs ABS et d'autres composants électroniques dans le moyeu.
• Camions légers et VUS plus gros : Peut coûter entre 600 et 1 200 dollars par extrémité d'essieu, certaines applications de camions lourds dépassant ce chiffre.

Un point d'économie à connaître : si un roulement tombe en panne d'un côté d'un essieu, il n'est généralement pas nécessaire de remplacer de manière proactive le roulement du côté opposé, à moins qu'il ne présente ses propres symptômes. Contrairement aux pneus, pour lesquels un remplacement symétrique est recommandé pour maintenir une profondeur de bande de roulement uniforme, les roulements de roue sont des composants indépendants et ne sont pas affectés par une défaillance de l'autre côté du même essieu.
