Graissez-vous une butée de débrayage ? La bonne réponse

La réponse directe : faut-il graisser une butée de débrayage ?

Nonnnn, il ne faut pas graisser un moderne butée de débrayage - également appelé roulement de débrayage - dans la plupart des cas. La grande majorité des butées de débrayage fabriquées après le milieu des années 1980 sont des unités scellées et prélubrifiées. Ils sortent de l'usine avec une graisse spécifique déjà emballée à l'intérieur des chemins de roulement, et cette lubrification interne est conçue pour durer toute la durée de vie du roulement. L'ajout de graisse externe à une butée de débrayage scellée n'améliore en rien ses performances et peut activement causer des dommages.

Cependant, il y a ici une nuance qui compte. Bien que le roulement lui-même ne doive pas être graissé, certains points de contact autour de l'ensemble de roulement de débrayage - en particulier les points de contact de la fourche, le manchon ou le tube de guidage et la retenue du roulement de l'arbre d'entrée - nécessitent une petite quantité précise de graisse à haute température lors de l'installation. Une mauvaise distinction est l'une des causes les plus courantes de broutage de l'embrayage, de défaillance des roulements et d'usure prématurée de l'embrayage.

Cet article explique exactement où appliquer la graisse, quel type utiliser, quelle quantité est appropriée et ce qui se passe en cas d'erreur.

Ce que fait réellement une butée de débrayage

Avant d’aborder la lubrification, il est utile de comprendre le rôle mécanique de la butée de débrayage. Lorsque vous appuyez sur la pédale d'embrayage, une liaison mécanique ou hydraulique pousse la fourchette d'embrayage, qui à son tour pousse la butée de débrayage contre les doigts du plateau de pression en rotation (également appelés doigts du ressort à diaphragme). Le roulement permet à un composant fixe – la fourchette d’embrayage – d’appuyer contre un composant en rotation rapide – le plateau de pression – sans les broyer ensemble.

La butée de débrayage repose généralement sur un manchon de guidage qui entoure l'arbre d'entrée de la transmission. Dans un système de liaison par câble ou mécanique, le roulement n'entre en contact avec le plateau de pression que lorsque la pédale est enfoncée. Dans de nombreux systèmes hydrauliques, le roulement peut être en contact constant avec les doigts du ressort à diaphragme, ce qui impose des exigences encore plus élevées à la lubrification interne du roulement.

Les températures de fonctionnement à l'intérieur d'un boîtier de cloche peuvent atteindre 150°C à plus de 200°C en cas d'utilisation intensive, et le roulement doit supporter simultanément la charge de rotation et la charge axiale (poussée). C'est pourquoi la graisse préemballée en usine est spécialement conçue pour l'application – et pourquoi la remplacer par un lubrifiant externe inapproprié peut entraîner une panne.

Pourquoi vous ne devriez pas graisser le roulement lui-même

Les roulements de débrayage scellés ont des protections en caoutchouc ou en métal des deux côtés qui retiennent la graisse interne et excluent les contaminants. Lorsque vous appliquez un supplément de graisse sur l’extérieur d’un tel roulement, plusieurs problèmes peuvent survenir :

• Contamination du disque d’embrayage : L'excès de graisse migre sous l'effet de la chaleur et de la force centrifuge. S'il atteint le matériau de friction du disque d'embrayage, le disque devient glacé ou imbibé d'huile et l'embrayage patine immédiatement. Le remplacement d'un disque d'embrayage contaminé coûte généralement entre 300 et 700 dollars rien qu'en pièces, sans compter la main d'œuvre.
• Dommages au plateau de pression : La graisse sur la surface de friction du plateau de pression provoque un engagement inégal, des vibrations et une usure accélérée de la face de contact du plateau de pression.
• Dommages aux joints : De nombreuses graisses courantes ne sont pas compatibles avec les composés de caoutchouc utilisés dans les joints de roulements. Les graisses à base de pétrole, en particulier, peuvent provoquer un gonflement ou une dégradation des joints, permettant à la graisse interne d'usine de s'échapper et de contaminer le roulement lui-même.
• Surcharge des roulements : Une graisse externe excessive peut créer une traînée sur le roulement, générant une chaleur supplémentaire et raccourcissant sa durée de vie plutôt que de la prolonger.
• Problèmes de bruit : La graisse appliquée sur la face de la butée de débrayage qui entre en contact avec les doigts du ressort à diaphragme peut provoquer un bruit d'engagement incohérent et un broutage de l'embrayage.

La seule exception à cette règle concerne les roulements de débrayage plus anciens ou utilisables que l'on trouve dans les véhicules d'avant les années 1980 ou dans certaines applications d'équipement agricole et lourd. Ces unités sont conçues pour accepter un regraissage périodique et auront une construction ouverte ou semi-blindée. Si vous travaillez sur un véhicule d'époque, consultez votre manuel d'entretien pour confirmer si votre butée de débrayage est du type réparable.

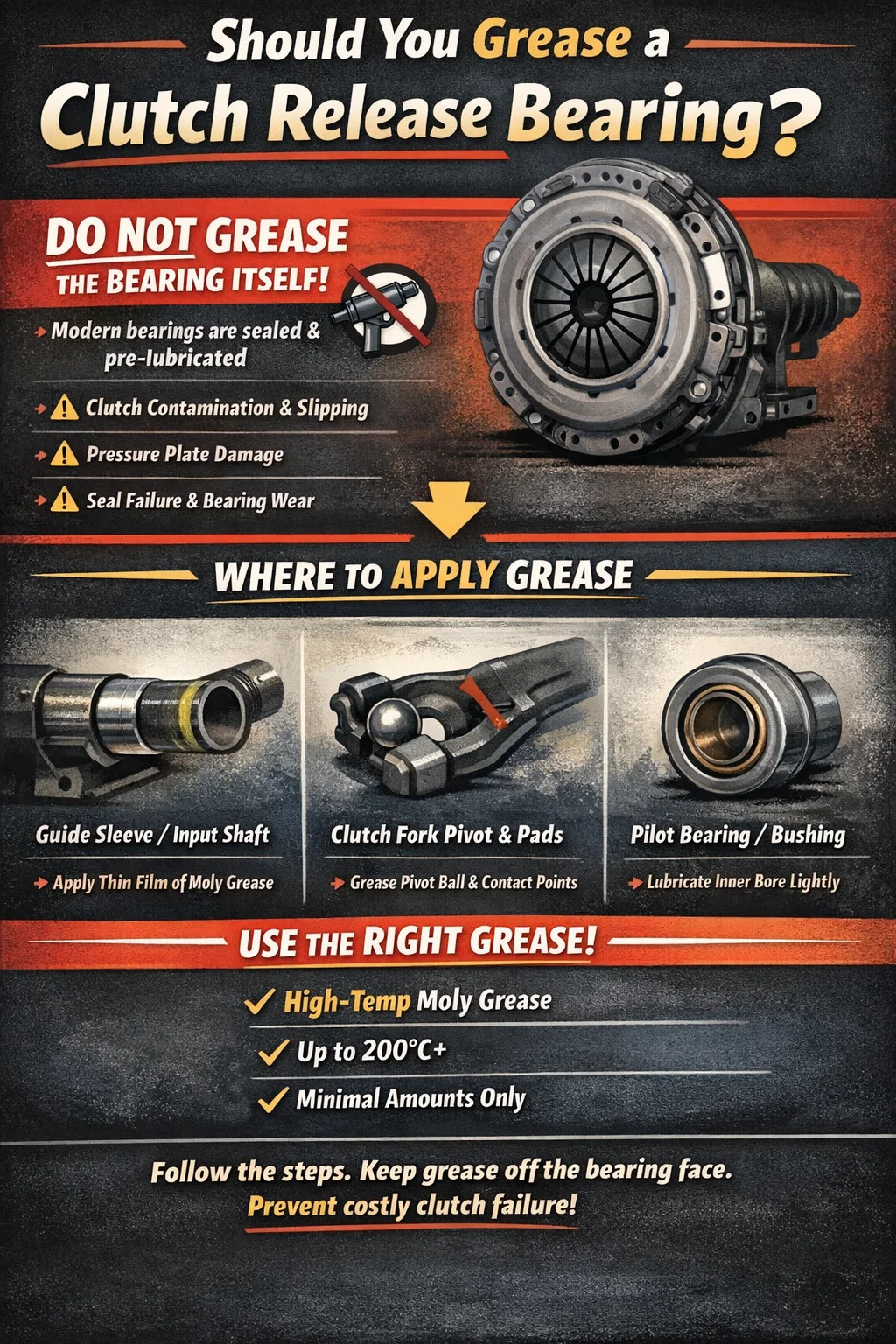

Où de la graisse est nécessaire lors de l'installation de la roulement de débrayage

Bien que le corps du roulement lui-même ne soit pas graissé, plusieurs composants environnants doivent être lubrifiés lors d'un travail d'embrayage. Sauter ces étapes provoque du bruit, une sensation de pédale rugueuse et une usure prématurée du matériel environnant.

Le dispositif de retenue de roulement d'arbre d'entrée/le manchon de guidage

La butée de débrayage coulisse d'avant en arrière sur le manchon de guidage ou sur le support de roulement lorsque la pédale d'embrayage est actionnée. Il s’agit d’un contact glissant entre deux surfaces métalliques, qui nécessite un léger film de graisse pour éviter le grippage et permettre un mouvement fluide et silencieux. Appliquez une couche très fine et uniforme de graisse haute température sur le manchon de guidage, suffisamment pour recouvrir simplement la surface sans aucun excès qui pourrait migrer vers l'avant vers le disque d'embrayage.

Une erreur courante consiste à appliquer trop de graisse ici. Un film mince suffit. D'épaisses gouttes de graisse se frayent un chemin le long de l'arbre sous l'effet des cycles thermiques et des vibrations et peuvent contaminer le disque d'embrayage en quelques centaines de kilomètres.

Les points de contact de la fourchette d'embrayage

La fourchette d'embrayage pivote sur un goujon à rotule ou un point de pivotement et entre en contact avec la retenue de butée de débrayage en deux points. La rotule et les patins de contact de la fourche sur le support de roulement nécessitent une petite quantité de graisse. Ce sont des points de contact métal sur métal soumis à une charge de levier importante, et ils s'usent rapidement sans lubrification. Appliquez une quantité de graisse de la taille d'un pois sur la rotule et une légère couche sur chaque patin de contact de la fourche.

Le pivot et la tringlerie de la pédale d'embrayage (si accessible)

Si la transmission est retirée, il vaut la peine de vérifier la lubrification des bagues de pédale d'embrayage, de l'arbre de pivot et de toutes les bielles de liaison mécanique pendant que vous y avez accès. Les pédales qui grincent et la sensation d'embrayage rigide sont souvent causées par des points de pivotement secs plutôt que par quoi que ce soit à l'intérieur du boîtier de cloche.

Le roulement pilote ou la bague pilote

Ce roulement séparé se trouve au centre du vilebrequin ou du volant moteur et supporte la pointe de l'arbre d'entrée de la transmission. Il ne fait pas partie de l'ensemble de roulement de débrayage mais est toujours remplacé lors d'un travail d'embrayage. Si vous installez une douille pilote en bronze (plutôt qu'un roulement à aiguilles), appliquez une légère couche de lubrifiant d'assemblage ou de graisse blanche au lithium sur son alésage intérieur avant l'installation.

Le bon type de graisse à utiliser sur les composants d’embrayage

Toutes les graisses ne conviennent pas aux applications d’embrayage. L'environnement à l'intérieur d'un boîtier de cloche (chaleur élevée, vibrations et risque catastrophique de contamination des matériaux de friction) exige des propriétés de produit spécifiques.

La recommandation standard de l'industrie pour l'installation des roulements de débrayage est une graisse à base de molybdène haute température appliquée en quantités minimales sur les points de contact spécifiques décrits ci-dessus. De nombreux fabricants de kits d'embrayage, notamment Sachs, LUK et Exedy, incluent un petit sachet de ce type de graisse dans leurs emballages de kits d'embrayage - utilisez ce qu'ils fournissent et appliquez-le uniquement aux points désignés.

Étape par étape : lubrification correcte lors de l'installation de la butée de débrayage

La procédure suivante s'applique à un véhicule à propulsion arrière typique équipé d'une fourchette d'embrayage mécanique. Les systèmes de déclenchement hydraulique peuvent différer légèrement, mais les principes fondamentaux restent les mêmes.

1. Retirez et inspectez tous les composants. Une fois la transmission retirée et l'ancien embrayage retiré, nettoyez l'intérieur du boîtier de cloche, le manchon de guidage ainsi que la zone de la fourchette d'embrayage et de la rotule avec un nettoyant pour freins. Retirez toute vieille graisse, rouille ou débris. Inspectez le manchon de guidage pour déceler des rainures d'usure ou de la corrosion.
2. Appliquez de la graisse sur le manchon de guidage. À l'aide d'un chiffon propre ou d'un doigt ganté, appliquez un film fin et uniforme de graisse au molybdène haute température sur toute la longueur du manchon de guidage sur lequel la butée de débrayage se déplacera. Essuyez tout excédent. La surface doit paraître humide et non épaisse.
3. Faites glisser la nouvelle butée de débrayage sur le manchon de guidage. Confirmez qu'il glisse librement et en douceur. S'il se coince ou traîne, vérifiez s'il y a des bavures sur le manchon et corrigez-les avant de continuer.
4. Ne pas appliquer de graisse sur la face de la butée de débrayage — le côté qui entre en contact avec les doigts du ressort à diaphragme. Cette surface doit rester sèche.
5. Graisser la rotule de pivot de fourche. Appliquez une quantité de graisse de la taille d’un pois sur le pivot à rotule. Étalez-le autour de la surface du ballon.
6. Graisser les patins de contact de fourche. Appliquez une petite couche de graisse sur les deux oreilles ou les patins de contact de la fourchette d'embrayage à l'endroit où ils engagent le collier de retenue de la butée de débrayage.
7. Installez la fourchette d'embrayage en vous assurant qu'elle repose correctement sur la rotule de pivot. et se clipse ou se retient solidement sur la butée de débrayage.
8. Effectuez une inspection finale. Regardez à l'intérieur du carter de cloche et vérifiez qu'aucun excès de graisse n'est présent à proximité de la zone du disque d'embrayage ou sur le plateau de pression. Essuyez toute trace de graisse avant de continuer.
9. Terminez l'installation et vérifiez le fonctionnement de la pédale avant de remettre le véhicule en service.

Que se passe-t-il lorsque vous graissez trop un ensemble de roulement de débrayage

Le surgraissage lors de l'installation de l'embrayage est l'une des principales causes de ce qui est communément diagnostiqué comme un « embrayage défectueux » peu de temps après son remplacement. Les symptômes apparaissent rapidement – ​​souvent dans un rayon de quelques centaines de kilomètres – et peuvent ressembler à plusieurs problèmes différents selon l’endroit où la graisse a migré.

• L'embrayage patine : Le symptôme le plus immédiat lorsque la graisse atteint le disque d'embrayage. Le régime moteur grimpe sans augmentation correspondante de la vitesse du véhicule, notamment en charge. Le disque d'embrayage doit être remplacé.
• Claquement ou frisson d'embrayage : Une contamination partielle du plateau ou du disque de pression produit un engagement vibrant et saccadé à basse vitesse, en particulier lors du démarrage depuis une butée.
• Odeur de brûlé : Un matériau de friction contaminé peut produire une forte odeur de brûlé, en particulier lors du premier rodage, lorsque la graisse résiduelle brûle les composants chauds.
• Bruit de roulement dû à une traînée excessive : Les glissières de roulement trop graissées peuvent attirer les particules métalliques et les graviers, entraînant une usure accélérée des roulements et un grincement ou un grondement lorsque la pédale d'embrayage est enfoncée.
• Défaillance prématurée des roulements de débrayage : Si une graisse incompatible a dégradé les joints du roulement, le lubrifiant interne préemballé s'échappe et le roulement fonctionne à sec, tombant généralement en panne dans un délai de 10 000 à 20 000 milles au lieu des 60 000 à 100 000 milles attendus.

Dans le pire des cas, un surgraissage nécessite de laisser tomber à nouveau la transmission et de remplacer l'ensemble du kit d'embrayage - un travail qui, dans un environnement d'atelier, coûte entre 800 $ et 1 800 $ ou plus selon le véhicule. Le sachet de graisse inclus dans la plupart des kits d'embrayage contient juste assez de produit pour le travail ; si vous utilisez le paquet entier aux bons endroits, vous ne graisserez pas trop.

Roulements à dégagement hydraulique : considérations particulières

De nombreux véhicules modernes utilisent un cylindre récepteur concentrique (CSC) — une unité hydraulique qui combine le cylindre récepteur et la butée de débrayage en un seul ensemble qui se monte directement sur le support de roulement de l'arbre d'entrée à l'intérieur du boîtier de cloche. Ceux-ci sont de plus en plus courants sur les véhicules européens, les camions modernes et les voitures de performance.

Les règles de lubrification des unités CSC sont encore plus strictes que celles des roulements à billes conventionnels. N'appliquez aucune graisse sur la face de roulement ou sur le corps hydraulique d'une unité CSC. Ces assemblages sont entièrement étanches et autonomes. Le seul point de lubrification est le manchon de guidage, et même dans ce cas, certains fabricants précisent une installation à sec ou un lubrifiant spécifique à base de silicone pour éviter les problèmes de compatibilité des joints avec les joints hydrauliques à l'intérieur du CSC.

Référez-vous toujours aux instructions spécifiques fournies avec l’unité CSC de remplacement. Une erreur peut entraîner une défaillance du joint hydraulique à l’intérieur du roulement, entraînant une perte de liquide et une défaillance du système d’embrayage – un résultat plus grave et plus coûteux qu’un disque de friction contaminé.

Mythes courants sur la lubrification des roulements de débrayage

Mythe : Plus de graisse signifie une meilleure protection

C’est l’idée fausse la plus répandue. Dans les applications d’embrayage, plus de graisse n’est pas meilleure : elle est activement nocive. Un film mince assure la lubrification nécessaire. L'excès de graisse n'a nulle part où aller et migre vers les surfaces de friction.

Mythe : vous devez graisser abondamment les cannelures de l’arbre d’entrée

Les cannelures du moyeu du disque d'embrayage qui glissent sur l'arbre d'entrée ont besoin d'une infime quantité de lubrifiant pour que le disque puisse se désengager proprement. Cependant, de nombreux professionnels préfèrent désormais les installer à sec ou avec pratiquement aucun lubrifiant, car la graisse présente sur les cannelures a tendance à migrer. Si vous appliquez quoi que ce soit ici, utilisez un minimum absolu : une légère couche de graisse au molybdène uniquement sur les dents cannelées, puis essuyez l'excédent avec un chiffon propre.

Mythe : le bruit des roulements signifie que le roulement de débrayage doit être graissé

Si votre butée de débrayage fait du bruit – un gazouillis, un grincement ou un cliquetis lorsque la pédale est enfoncée – le roulement doit être remplacé et non graissé. Un roulement étanche qui a développé du bruit est soit défectueux à l'intérieur, soit usé au point que la relubrification n'est plus possible ou efficace. Tenter de le graisser de l’extérieur ne restaurera pas un roulement étanche défaillant.

Mythe : n’importe quelle graisse fera l’affaire à la rigueur

La graisse pour châssis, la graisse pour essieux et les graisses à usage général ont toutes des points de chute inférieurs aux températures régulièrement atteintes à l'intérieur d'un carter de cloche. L’utilisation d’un mauvais produit ne suffit pas à assurer la protection : elle introduit également un risque de contamination car la graisse se liquéfie sous l’effet de la chaleur.

Combien de temps devrait durer une butée de débrayage correctement installée

Une butée de débrayage de qualité, correctement installée avec une lubrification appropriée aux points de contact et sans graisse sur la face du roulement elle-même, devrait durer toute la durée de vie du kit d'embrayage. Dans le cadre d'une utilisation typique d'une voiture de tourisme, cela signifie :

• Conditions de conduite standards : 60 000 à 100 000 miles, souvent plus pour une utilisation intensive sur autoroute où l'embrayage est actionné moins fréquemment.
• Conduite urbaine avec arrêts et départs : 40 000 à 70 000 miles en raison de la fréquence de fonctionnement de l'embrayage plus élevée.
• Performances et utilisation sur piste : Beaucoup plus court – aussi peu que 20 000 miles en fonction des températures de fonctionnement et de l’agressivité de l’utilisation.

Étant donné que l'accès à la butée de débrayage nécessite le retrait de la transmission, il est de pratique courante de toujours remplacer la butée de débrayage chaque fois qu'un travail d'embrayage est effectué, que l'ancien roulement présente ou non une usure visible. Le coût du roulement lui-même – généralement 20 $ à 80 $ pour la plupart des véhicules de tourisme - est négligeable par rapport au coût de main-d'œuvre nécessaire pour abandonner la transmission une deuxième fois.

Résumé : Les règles de lubrification des roulements de débrayage

Obtenir la bonne lubrification sur une installation de butée de débrayage est une question de précision et de retenue, pas de générosité avec le pistolet graisseur. Voici le résumé complet :

• Ne graissez pas la butée de débrayage elle-même. Les roulements à billes étanches modernes sont pré-lubrifiés à vie et ne nécessitent aucune graisse externe.
• Appliquez une fine pellicule de graisse molybdène haute température sur le manchon de guidage. où glisse le roulement.
• Graisser la rotule de pivot de fourchette d'embrayage et les patins de contact de fourche avec une petite quantité précise de la même graisse.
• Ne jamais mettre de graisse sur la face de contact du roulement ou sur toute surface de friction.
• Utilisez uniquement de la graisse haute température évalué pour l’environnement thermique à l’intérieur d’un boîtier de cloche.
• Suivre les instructions du fabricant du kit d'embrayage et utilisez le sachet de graisse fourni là où spécifié.
• Pour les vérins hydrauliques concentriques récepteurs, consultez les instructions spécifiques au produit et privilégiez l'utilisation de moins de graisse, voire aucune, sur le manchon de guidage.

Le respect de ces règles donnera à une butée de débrayage la meilleure durée de vie possible, garantira un fonctionnement fluide et cohérent de l'embrayage et évitera les erreurs coûteuses qui envoient un nouvel embrayage en parfait état directement à la poubelle.
