Pourquoi une butée de débrayage échoue-t-elle ? Causes et correctifs

Pourquoi une butée de débrayage échoue : la réponse courte

A butée de débrayage - également appelé roulement de débrayage - échoue principalement en raison d'un frottement de contact prolongé, d'une lubrification inadéquate, d'une contamination par l'huile ou la poussière d'embrayage et de la contrainte mécanique cumulative des cycles d'engagement et de désengagement répétés. Dans la plupart des véhicules de tourisme, une butée de débrayage est conçue pour durer entre 80 000 et 150 000 milles , mais les habitudes de conduite réelles, les fuites de liquide et les mauvaises pratiques d'installation peuvent réduire considérablement cette durée de vie, parfois jusqu'à moins de 40 000 milles.

Le roulement lui-même se situe entre la fourchette d'embrayage (ou l'actionneur hydraulique) et les doigts du ressort à diaphragme du plateau de pression. Chaque fois que le conducteur appuie sur la pédale d'embrayage, la butée de débrayage glisse vers l'avant sur le manchon de l'arbre d'entrée de transmission et appuie contre les doigts du plateau de pression en rotation. Ce contact répété, même pendant une fraction de seconde à chaque fois, entraîne une usure énorme tout au long de la durée de vie du roulement. Lorsqu'une ou plusieurs conditions dégradent la capacité du roulement à supporter cette charge, une défaillance s'ensuit.

Comprendre exactement les causes de cette dégradation n’est pas seulement académique. Il indique directement comment choisir un remplaçant butée de débrayage , comment l'installer correctement et quelles habitudes de conduite changer pour éviter que la même panne ne se reproduise.

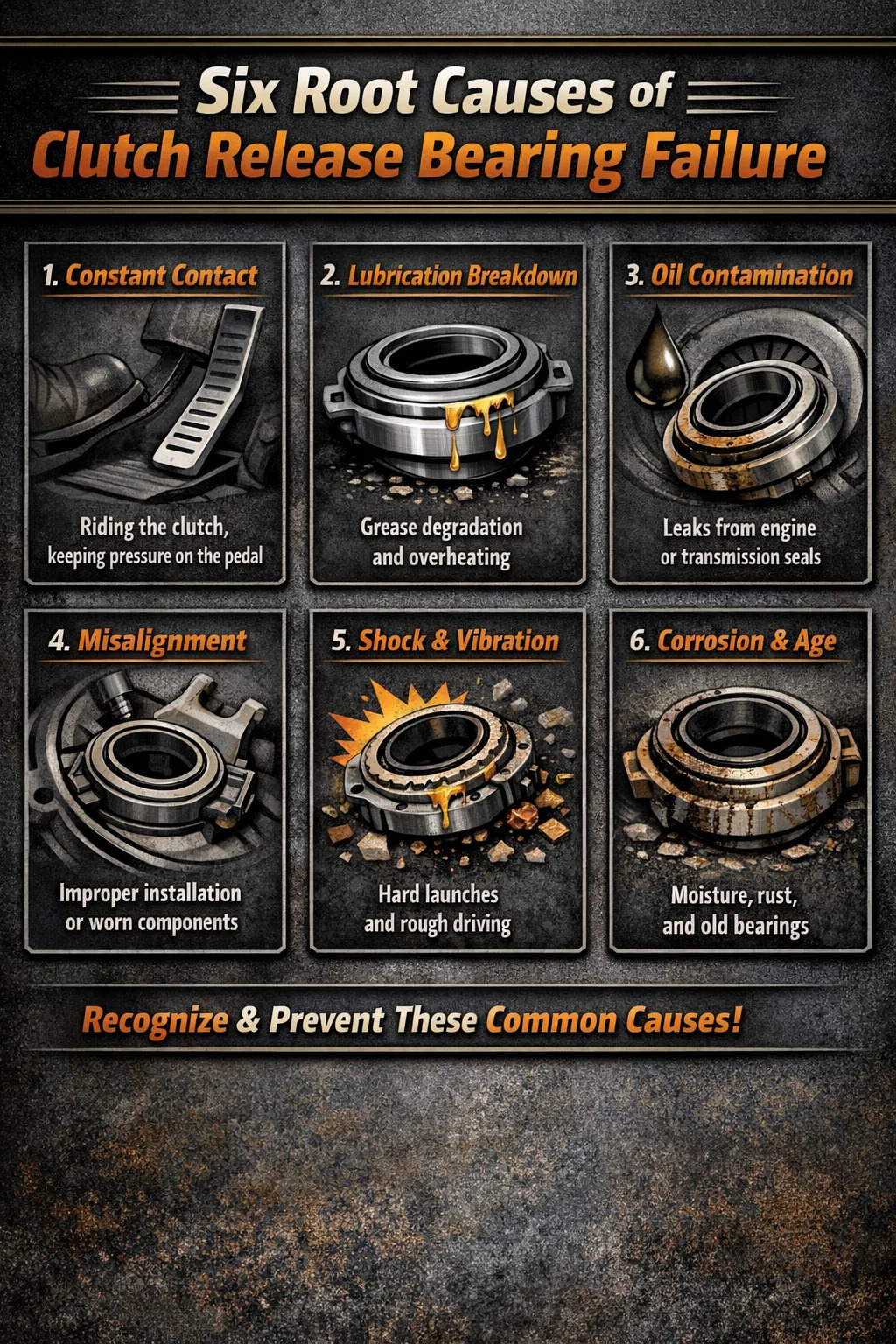

Les six causes profondes de la défaillance des roulements de débrayage

1. Contact continu avec le ressort à diaphragme

Il s’agit de la cause la plus fréquente d’usure prématurée des véhicules équipés de tringleries d’embrayage actionnées par câble ou mécaniques. Les conducteurs qui posent légèrement leur pied gauche sur la pédale d'embrayage - une habitude parfois appelée "conduire l'embrayage" - maintiennent la butée de débrayage en contact constant et partiel avec les doigts du ressort à diaphragme en rotation. Même quelques kilos de pression sur la pédale suffisent pour pousser le roulement dans le ressort rotatif, générant de la chaleur et des frictions qui détruisent la graisse, la cage et les surfaces du chemin de roulement.

Dans les systèmes à commande hydraulique (où le roulement est un roulement de cylindre récepteur concentrique ou CSC), ce problème est quelque peu atténué par la conception, mais même les systèmes hydrauliques peuvent avoir une petite quantité de pression résiduelle si les joints du maître-cylindre sont faibles, maintenant un léger contact.

Des études sur l'usure des composants de l'embrayage ont montré qu'un conducteur qui pose habituellement son pied sur la pédale d'embrayage peut réduire la durée de vie des roulements de 30 à 50 % par rapport à un pilote avec une technique de pédale propre.

2. Panne de lubrification et dégradation de la graisse

La butée de débrayage est une unité scellée et pré-graissée dans pratiquement toutes les applications modernes. La graisse à l'intérieur est généralement une graisse à base de complexe de lithium ou de polyurée conçue pour un fonctionnement à haute température — l'environnement de l'embrayage atteint régulièrement des températures comprises entre 150°C et 250°C (300 à 480 °F) pendant la conduite normale. Dans des conditions difficiles, telles que des démarrages en côte répétés, des remorquages ​​lourds ou une utilisation sur piste, les températures peuvent dépasser largement 300 °C.

À ces températures extrêmes, la graisse se décompose chimiquement. L'huile de base se sépare de l'épaississant, la viscosité chute et le film lubrifiant entre les éléments roulants et les chemins de roulement devient insuffisant. Le contact métal sur métal commence. Une fois que cela se produit, le roulement génère sa propre chaleur par friction, accélérant ainsi la dégradation dans un cycle d’auto-renforcement. Le roulement se grippe ou s'effrite dans un délai relativement court après la dégradation initiale de la graisse.

La graisse appliquée à l’extérieur constitue en fait un danger plutôt qu’un avantage dans la plupart des cas. Si un technicien applique de la graisse sur le manchon de l'arbre d'entrée où coulisse le roulement, l'excès de graisse migre dans le disque d'embrayage, contaminant le matériau de friction et provoquant le patinage de l'embrayage. La bonne approche consiste à appliquer une film très fin de graisse haute température uniquement sur la surface de glissement, et non sur la face d'appui ou sur la zone du disque de friction.

3. Contamination due aux fuites d'huile

Le carter d'embrayage est un environnement étanche, mais deux sources principales de fuite d'huile peuvent introduire une contamination : le joint principal arrière (côté moteur) et le joint d'arbre d'entrée de transmission (côté boîte de vitesses). Les deux joints font face au disque d’embrayage et à la butée de débrayage. Lorsque l'un des joints laisse couler de l'huile, même en petite quantité, l'huile migre à travers le volant, le disque d'embrayage, le plateau de pression et atteint finalement la butée de débrayage.

La contamination par l'huile endommage la butée de débrayage de deux manières. Premièrement, l’huile agit comme un solvant, éliminant la graisse du roulement scellé. Deuxièmement, l'huile saturée de sous-produits de combustion ou d'additifs pour huiles d'engrenages réagit chimiquement avec la graisse et les composants en acier du roulement, provoquant des piqûres de corrosion sur les chemins de roulement. Les chemins de roulement piqués génèrent le grondement ou le grognement caractéristique que les mécaniciens associent à un véhicule usé. roulement de débrayage .

Le principe de réparation critique ici : si vous remplacez une butée de débrayage sur un véhicule présentant une fuite d'huile connue, le nouveau roulement tombera en panne prématurément à moins que la source de la fuite ne soit d'abord réparée. De nombreuses défaillances répétées attribuées à des roulements « défectueux » sont en réalité le résultat d'un joint principal arrière non fixé.

4. Désalignement et erreurs d'installation

Une butée de débrayage doit être parfaitement parallèle aux doigts du ressort à diaphragme du plateau de pression. Tout désalignement angulaire, même aussi minime 0,5 à 1,0 mm de contact décentré — crée une répartition inégale de la charge sur les éléments roulants du roulement. Certaines billes ou rouleaux supportent une part disproportionnée de la charge, entraînant une fatigue localisée, un effritement et éventuellement un effondrement du roulement.

Le désalignement a plusieurs causes profondes :

• Une fourchette d’embrayage usée ou pliée qui ne pousse plus le roulement d’équerre
• Un roulement pilote usé (le petit roulement au centre du volant moteur ou du vilebrequin) qui permet à l'arbre d'entrée de la transmission de se déplacer
• Un boulon de plaque de pression plié ou mal serré menant à une plaque de pression armée
• Défaut d'utiliser un outil d'alignement lors de l'installation du disque d'embrayage, laissant le disque décentré et tirant le ressort à diaphragme hors de plat
• Une cloche de transmission endommagée ou usée qui ne centre plus la boîte de vitesses sur le bloc moteur

Les installateurs d'embrayage professionnels vérifient toujours le faux-rond du boîtier de cloche avec un indicateur à cadran avant d'installer un nouveau kit d'embrayage. Le faux-rond du boîtier de cloche devrait généralement être compris 0,005 pouces (0,127 mm) du vrai. Si cela dépasse cette valeur, la source du désalignement doit être corrigée avant l'installation des nouveaux composants.

5. Vibrations, charges de choc et conduite agressive

La conduite haute performance, l'utilisation sur piste et les lancements fréquents et violents imposent des charges de choc sur la butée de débrayage qui dépassent de loin celles pour lesquelles le composant a été conçu dans une utilisation routière standard. Chaque événement de lancement brutal envoie une forte pointe de force à travers le roulement lorsque l'embrayage s'engage. Au fil du temps, ces charges de choc provoquent une fatigue souterraine dans les chemins de roulement du roulement – ​​un mode de défaillance connu sous le nom d'écaillage, où des flocons d'acier trempé se détachent de la surface du chemin de roulement.

Les véhicules conduits sur des routes accidentées – en particulier les camions et les SUV circulant hors route – peuvent subir des vibrations supplémentaires qui résonnent à travers la transmission et dans l’ensemble d’embrayage. Bien que le roulement soit quelque peu protégé par les ressorts de torsion du disque d'embrayage, les vibrations soutenues fatiguent progressivement la cage de roulement, en particulier dans les conceptions plus anciennes utilisant des cages en acier estampé plutôt que des cages usinées ou en polymère.

Pour les applications de performances, la mise à niveau vers un butée de débrayage robuste avec une cage en acier forgé ou usiné, des éléments à billes plus grands et de la graisse à plus haute température est une nécessité pratique plutôt qu'une mise à niveau facultative.

6. Âge, corrosion et pénétration d’humidité

Dans les véhicules qui subissent d’importantes variations saisonnières de température, l’humidité peut se condenser à l’intérieur du carter d’embrayage par temps froid. Cette humidité attaque la surface extérieure de la butée de débrayage et, au fil du temps, pénètre dans les joints du roulement, se mélangeant à la graisse interne et provoquant l'oxydation des chemins de roulement en acier. Les piqûres de corrosion accélèrent considérablement la fatigue des éléments roulants : un roulement présentant même de légères piqûres de chemin de roulement a une durée de vie qui peut être 60 à 70 % plus court qu'un équivalent non dénoyauté.

Les véhicules stockés pendant de longues périodes (véhicules saisonniers, classiques, voitures de projet) sont particulièrement vulnérables. Après une longue période de stockage sans fonctionnement, la graisse présente dans le roulement peut se figer ou se séparer, laissant les chemins de roulement sans protection lors de la remise en service du véhicule. Dans ces cas, le remplacement de la butée de débrayage systématiquement lors de tout service de remise en état de longue durée constitue un entretien préventif judicieux plutôt qu'un coût inutile.

Symptômes : comment reconnaître une butée de débrayage défaillante

La détection précoce d'une défaillance de la butée de débrayage peut empêcher les dommages de se propager en cascade au plateau de pression et au disque d'embrayage, des composants dont le remplacement coûte beaucoup plus cher. Les symptômes suivent une évolution assez prévisible :

Une distinction diagnostique cruciale : le bruit qui se produit uniquement lorsque la pédale d'embrayage est enfoncée et disparaît lorsque la pédale est relâchée indique presque toujours le roulement de débrayage . Le bruit qui se produit lorsque la pédale est relâchée et disparaît lorsqu'elle est enfoncée indique généralement un roulement pilote usé. Faire cette distinction correctement évite les erreurs de diagnostic et un remplacement complet inutile de l’embrayage.

Certains conducteurs remarquent également le déplacement du point d’engagement de l’embrayage – se déplaçant généralement plus haut sur la course de la pédale à mesure que le roulement s’use. Cela se produit parce que le roulement usé ne pousse plus les doigts du ressort à diaphragme jusqu'à leur point de libération prévu, ce qui nécessite une course supplémentaire de la pédale pour désengager complètement l'embrayage.

Types de roulements de débrayage et leurs caractéristiques de défaillance

Toutes les butées de débrayage ne sont pas construites de la même manière et différentes conceptions présentent des modes de défaillance distincts qu'il convient de comprendre lors de la sélection d'un remplacement.

Roulement à contact oblique standard

Le type le plus courant dans les voitures particulières. Il utilise une seule rangée de billes disposées à contact angulaire, capables de supporter des charges radiales et axiales (poussée). La capacité de charge axiale est particulièrement importante car le relâchement de l'embrayage génère une charge de poussée importante lorsque le roulement pousse contre le ressort diaphragme. Les roulements à contact oblique standard échouent principalement à cause de la dégradation de la graisse, des piqûres des chemins de roulement et de la fatigue de la cage.

Roulement de cylindre récepteur concentrique (CSC)

Présent dans de nombreux véhicules modernes équipés d'un embrayage hydraulique, le cylindre récepteur concentrique intègre la butée de débrayage directement dans un ensemble de piston hydraulique monté sur le boîtier de l'arbre d'entrée de transmission. Le roulement est toujours en contact avec le ressort diaphragme, maintenu par une pression hydraulique plutôt que par une fourchette mécanique. Cette conception réduit les charges de choc dues à l'engagement de la fourche mais introduit un mode de défaillance unique : défaillance du joint hydraulique au sein même du CSC, provoquant des fuites de liquide qui contaminent le roulement et le disque d'embrayage. Étant donné que le roulement CSC ne peut pas être remplacé séparément dans la plupart des conceptions, l'ensemble complet doit être remplacé — pour un coût typique de 80 $ à 200 $ pour la pièce seule , bien plus qu'une butée de débrayage classique.

Roulement de débrayage à centrage automatique

Utilisé dans les applications où un léger désalignement est attendu ou difficile à éliminer complètement – ​​courant dans les camions commerciaux, les équipements lourds et certaines machines agricoles. Le roulement est doté d'un support flottant qui lui permet de s'aligner automatiquement sur le centre du ressort diaphragme. Cette conception est considérablement plus tolérante aux désalignements mineurs, mais échoue toujours en raison de la contamination et de la dégradation de la graisse, souvent à des kilométrages globaux plus élevés que les roulements standard, car l'action d'auto-centrage empêche la surcharge localisée provoquée par le désalignement dans les conceptions à support fixe.

Roulement à face à contact solide

Les véhicules plus anciens utilisaient parfois un roulement à face de contact en carbone plutôt qu'un roulement à éléments roulants. La face en graphite de carbone appuyait directement contre les doigts du ressort à diaphragme en rotation et s'usait progressivement au fil du temps. Ces roulements échouent par simple usure mécanique de la face en carbone – générant généralement une fine poussière noire à l’intérieur du boîtier de la cloche – et par fissuration du carbone due à un choc thermique. Les roulements à billes en carbone sont rarement vus dans les véhicules de nouvelle production, mais restent courants dans les applications de voitures anciennes et classiques.

Que se passe-t-il lorsque vous ignorez un roulement de débrayage défectueux

Continuer à rouler avec une butée de débrayage usée n'est pas seulement une nuisance sonore : cela crée une cascade de dommages secondaires qui augmentent considérablement les coûts de réparation. La séquence des événements est prévisible :

1. Le roulement usé commence à entrer en contact de manière inégale avec le ressort à diaphragme, provoquant une usure des doigts du ressort à des rythmes différents. L'usure inégale des doigts du ressort modifie la sensation d'engagement de l'embrayage et réduit progressivement la force de serrage sur le disque d'embrayage.
2. À mesure que le roulement continue de se dégrader, sa cage se brise. Des fragments de cage, des billes ou des chemins de roulement se dispersent à l'intérieur du boîtier de la cloche. Ces fragments peuvent se coincer entre le disque d'embrayage et le volant ou le plateau de pression, rayant les surfaces de friction et la face du volant.
3. Un volant qui a été rayé ou endommagé thermiquement suite à un contact avec des débris de roulement doit être refait à neuf (si dans les tolérances du fabricant) ou remplacé. Coûts de remplacement du volant moteur sur de nombreux véhicules 200 $ à 500 $ pour la pièce plus la main-d'œuvre pour retirer et réinstaller la transmission – qui est déjà nécessaire pour le travail de l'embrayage, mais le remplacement du volant moteur ajoute du temps et du coût des pièces.
4. Dans les cas extrêmes, le grippage des roulements verrouille le mécanisme de déverrouillage en position débrayée. Le véhicule ne peut pas rouler et la transmission doit être déposée pour libérer l'ensemble grippé.

La différence de coût entre le remplacement uniquement de la butée de débrayage (généralement 150 à 400 $ de main d'œuvre plus 20 à 80 $ pour le roulement ) et remplacement du kit d'embrayage complet, y compris le resurfaçage du volant (généralement 800 $ à 1 800 $ au total ) illustre pourquoi un diagnostic précoce et un remplacement rapide sont économiquement viables. Le coût de la main-d'œuvre pour accéder à l'embrayage est le même dans les deux cas : la transmission doit sortir, la seule variable est donc le coût des pièces.

Comment faire durer plus longtemps une nouvelle roulement de débrayage

La prévention est simple une fois que les causes profondes sont comprises. Les pratiques suivantes s'appliquent à la fois pour prolonger la durée de vie d'un roulement d'origine et pour protéger un roulement de remplacement fraîchement installé :

Éliminez l’habitude du pied sur la pédale

Lorsque vous ne changez pas activement de vitesse, gardez le pied gauche sur la pédale morte (le plancher repose à gauche de l'embrayage) plutôt que sur la pédale d'embrayage. Il s’agit du changement de comportement le plus impactant pour prolonger la durée de vie des butées de débrayage. Les conducteurs qui passent d’un véhicule à transmission automatique à un véhicule à transmission manuelle développent souvent l’habitude de se reposer alors que leur pied gauche n’a rien à faire – briser cette habitude devrait être la première priorité.

Réparer les fuites d'huile avant de remplacer le roulement

Inspectez toujours le joint principal arrière et le joint de l’arbre d’entrée de transmission avant ou pendant le travail sur l’embrayage. Les deux joints sont accessibles une fois la transmission retirée – la même étape requise pour atteindre la butée de débrayage – donc le remplacement des joints usés en même temps ajoute un coût supplémentaire minime tout en protégeant le nouveau roulement de la contamination.

Remplacer le kit d'embrayage complet en tant qu'ensemble

Étant donné que le coût de la main d'œuvre pour accéder à l'embrayage est fixe, il est rarement judicieux de remplacer uniquement la butée de débrayage tout en laissant en place un disque d'embrayage et un plateau de pression vieillis. Un disque d'embrayage usé à quelques millimètres de sa limite d'usure devra être remplacé dans un délai de 20 000 à 30 000 milles supplémentaires, ce qui nécessitera le même démontage coûteux. La plupart des mécaniciens professionnels et des manuels d'entretien OEM recommandent de remplacer le disque d'embrayage, le plateau de pression, la butée de débrayage et le roulement pilote comme un ensemble complet afin de maximiser l'intervalle entre les entretiens d'embrayage.

Utilisez un outil d'alignement pendant l'installation

Un outil d'alignement de disque d'embrayage - un arbre d'entrée factice en plastique ou en métal qui s'insère dans le moyeu du disque d'embrayage et dans le roulement pilote - est un outil peu coûteux (généralement moins de 15 $) qui garantit que le disque est parfaitement centré avant que le plateau de pression ne soit serré. Sauter cette étape est l'une des erreurs d'installation les plus courantes qui entraînent une défaillance prématurée de la butée de débrayage due à un désalignement.

Lubrifier correctement le manchon de l'arbre d'entrée

Appliquez une fine couche uniforme de graisse pour roulements haute température au manchon de l'arbre d'entrée de transmission où coulisse la butée de débrayage. Le film doit être si fin qu'il est presque invisible : une erreur courante consiste à appliquer trop de graisse, qui est ensuite projetée vers l'extérieur et contamine le disque d'embrayage. N'appliquez jamais de graisse sur la face de contact du roulement ou sur les doigts du ressort à diaphragme.

Vérifier le faux-rond du boîtier de cloche

Si le véhicule a des antécédents de défaillances prématurées de composants d'embrayage - en particulier s'il s'agit d'un deuxième ou troisième remplacement de butée de débrayage - vérifier le faux-rond de l'alésage du boîtier de cloche avec un indicateur à cadran est une étape de diagnostic utile. Faux-rond dépassant les spécifications du fabricant (généralement 0,005 à 0,010 pouces ) indique un boîtier de cloche plié ou endommagé qui doit être corrigé pour éviter toute récidive.

Choisir le bon roulement de débrayage de remplacement

Le marché des roulements de débrayage de remplacement s'étend des pièces de qualité économique provenant d'usines de fabrication à faible coût aux roulements équivalents aux OEM et de qualité performance avec une qualité de fabrication nettement supérieure. Les différences sont significatives :

Pour les conducteurs quotidiens standard dans des conditions normales d'utilisation, un roulement équivalent OEM provenant d'un fournisseur réputé (SKF, FAG, LUK, Sachs, NSK, JTEKT) est le choix pratique. La différence de prix entre un roulement économique de 15 $ et un roulement équivalent OEM de 45 $ est négligeable par rapport au coût de main-d'œuvre de 400 $ à 800 $ pour accéder à l'embrayage – l'utilisation d'une pièce de meilleure qualité est donc clairement logique sur le plan économique.

Pour les véhicules de performance, les applications de remorquage ou tout véhicule où les températures d'embrayage sont régulièrement élevées, en spécifiant un butée de débrayage robuste évalué pour des charges thermiques et mécaniques plus élevées est un investissement rentable. Plusieurs fabricants d'embrayages spécialisés proposent des kits complets associant un plateau de pression performant et un disque d'embrayage à une butée de débrayage robuste assortie, ce qui garantit que tous les composants sont conçus pour fonctionner ensemble au même niveau de performance.

Questions fréquemment posées sur la défaillance des roulements de débrayage

Une défaillance de la butée de débrayage peut-elle endommager la transmission ?

Rarement directement, mais oui : dans les scénarios de défaillance catastrophique où des fragments de roulement se dispersent à l'intérieur du boîtier de cloche, les débris peuvent rayer l'arbre d'entrée de la transmission ou endommager le dispositif de retenue du roulement avant. Dans la plupart des cas, les dommages sont limités aux composants de l'embrayage eux-mêmes (disque, plateau de pression, volant moteur). Cependant, conduire un véhicule avec une butée de débrayage défaillante augmente le risque d'aggravation des dommages, un remplacement rapide est donc toujours la solution la plus sûre.

Est-il possible de remplacer uniquement la butée de débrayage sans remplacer l'embrayage complet ?

Techniquement oui, mais en pratique, cela dépend de la durée de vie restante du disque d'embrayage. Si le disque d'embrayage présente encore une quantité importante de matériau de friction et que le plateau de pression ne présente aucun signe d'usure, il est défendable de remplacer uniquement la butée de débrayage. Cependant, dans la plupart des cas réels, le disque d'embrayage et le plateau de pression auront accumulé une usure importante au moment où le roulement tombe en panne, ce qui fait du remplacement complet du kit le choix économiquement plus judicieux étant donné le coût fixe de la main d'œuvre.

Une butée défectueuse fait-elle du bruit tout le temps ou seulement lorsque la pédale est enfoncée ?

Dans un système de câble ou de liaison mécanique, la butée de débrayage n'est en contact avec le ressort diaphragme que lorsque la pédale est enfoncée, de sorte que le bruit ne se produit généralement que lorsque la pédale est enfoncée. Dans les systèmes hydrauliques dotés d'un cylindre récepteur concentrique, le roulement est en contact léger et constant, de sorte que le bruit peut être présent à tout moment. Quoi qu’il en soit, le bruit change de caractère – devenant généralement plus fort ou plus grinçant – lorsque la charge sur la pédale augmente.

Combien coûte le remplacement d'une butée de débrayage ?

Le roulement lui-même coûte 20 $ à 150 $ en fonction du véhicule et de la qualité du roulement. Le travail s'exécute généralement 400 $ à 800 $ chez les magasins indépendants et un peu plus chez les concessionnaires, car la transmission doit être démontée. Coût total du remplacement des roulements uniquement : environ 450 $ à 950 $. Un kit d'embrayage complet comprenant le disque, le plateau de pression, la butée de débrayage et le roulement pilote ajoute 150 à 400 dollars en pièces, ce qui porte le total à environ 600 à 1 400 dollars pour un travail d'embrayage complet sur la plupart des véhicules de tourisme.

Une butée de débrayage peut-elle être regraissée et réutilisée ?

Non. Les butées de débrayage modernes sont des unités scellées et pré-graissées qui ne sont pas réparables. Une fois que la graisse interne s'est dégradée et que les chemins de roulement ont commencé à se piquer ou à se corroder, le roulement doit être remplacé. Même si un roulement semble tourner librement à la main, des dommages internes aux surfaces du chemin de roulement entraîneront une défaillance sous les charges plus élevées d'un fonctionnement normal. Regraisser l'extérieur du boîtier de roulement n'aide pas et peut introduire une contamination.

Quelle est la différence entre une butée de débrayage et une butée de débrayage ?

Les termes « butée de débrayage » et « butée de débrayage » font exactement référence au même composant. « Throw-out Bearing » est le terme familier anglais américain largement utilisé dans les magasins et parmi les mécaniciens de bricolage. « Roulement de débrayage » est la désignation technique la plus formelle et le terme utilisé dans la plupart des manuels d'entretien et catalogues de pièces OEM. Les deux termes décrivent l'ensemble de roulement qui actionne le ressort diaphragme du plateau de pression lorsque la pédale d'embrayage est enfoncée.
