Quel bruit fait une butée de débrayage usée ?

À quoi ressemble réellement une butée de débrayage usée ?

Un usé butée de débrayage - également appelé roulement de débrayage - produit le plus souvent un grincement, gazouillis ou grincement aigu qui apparaît spécifiquement lorsque vous appuyez sur la pédale d'embrayage et disparaît lorsque vous le relâchez. Cette relation marche-arrêt avec le mouvement de la pédale est l'indice de diagnostic le plus clair séparant une mauvaise butée de débrayage des autres bruits de transmission. Dans certains cas, le son se transforme en un grincement métallique dur lorsque le roulement a dépassé le grincement pour atteindre le contact physique entre les composants métalliques. Si vous entendez un grognement ou un grondement constant qui change de caractère au moment où votre pied touche la pédale d'embrayage, une butée de débrayage défectueuse est la cause la plus probable.

Comprendre exactement ce que vous entendez – et quand – vous évite de diagnostiquer à tort le problème comme un roulement pilote usé, un roulement d'arbre d'entrée défectueux ou même un gémissement de transmission. Chacun d’eux produit du bruit à des moments différents et dans des conditions différentes. La signature sonore de la butée de débrayage est directement liée à l'actionnement de la pédale, ce qui en fait l'un des composants les plus simples à identifier à l'oreille.

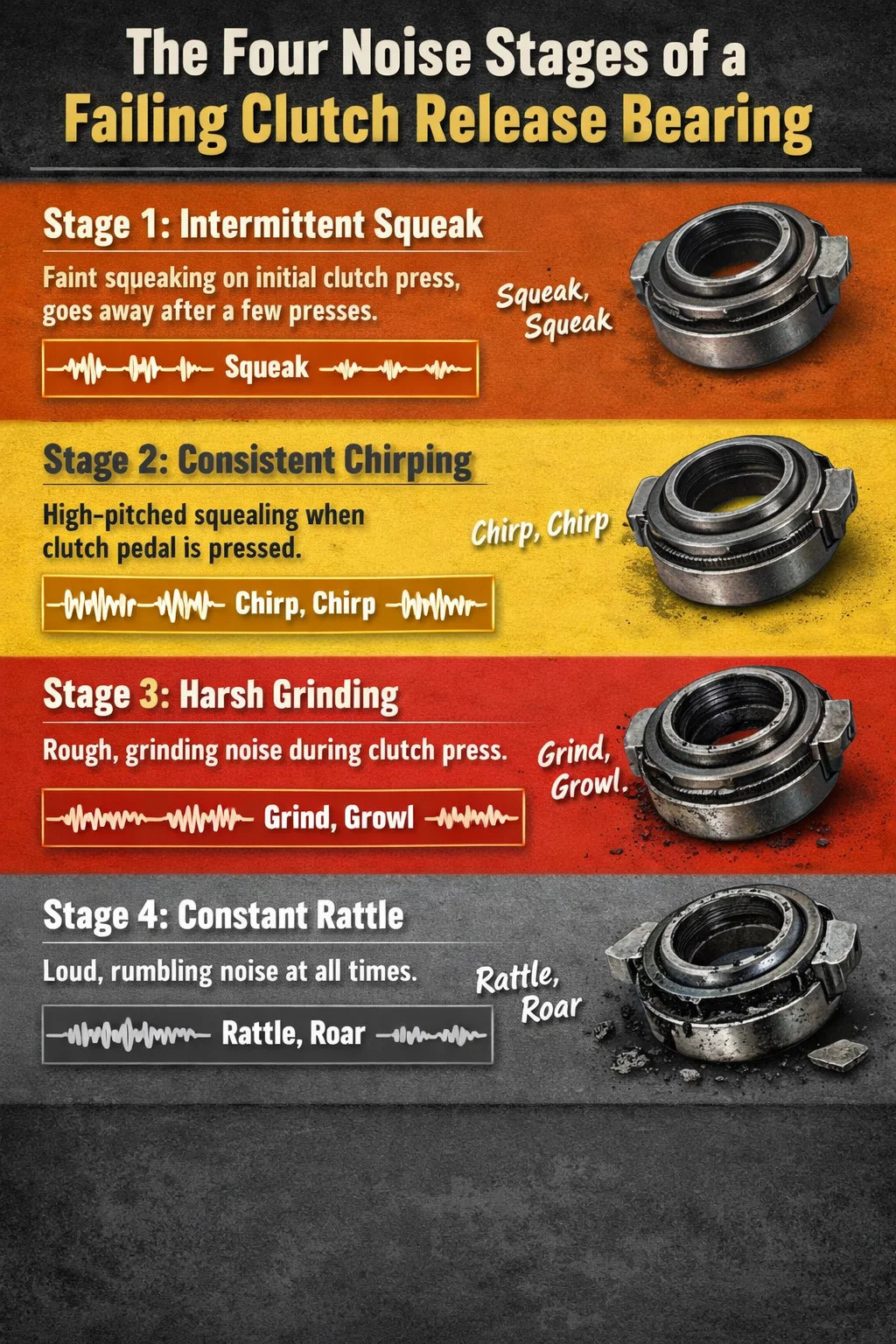

Les quatre étapes de bruit distinctes d’une butée de débrayage défaillante

L’usure des roulements s’annonce rarement d’un seul coup. La détérioration suit un arc assez prévisible allant du subtil au catastrophique, et chaque étape produit une signature acoustique différente. Savoir à quelle étape vous vous trouvez vous aide à évaluer l’urgence.

Étape 1 — Grincement intermittent

Au début, la lubrification à l’intérieur du roulement commence à se détériorer ou à se dessécher. Vous remarquerez peut-être un léger grincement uniquement lors de la première pression de l'embrayage après que la voiture soit restée toute la nuit, et il disparaît en quelques pressions une fois que le roulement est réchauffé. De nombreux conducteurs considèrent cela comme de la condensation matinale ou une transmission froide. Il est facile de l'ignorer, mais c'est le moment le moins coûteux et le moins perturbateur pour résoudre le problème : le remplacement des roulements à ce stade implique généralement le moins de dommages collatéraux.

Étape 2 – Gazouillis ou grincements constants en cas de dépression de la pédale

C’est l’étape la plus fréquemment signalée. Le bruit est désormais reproductible : appuyez sur la pédale d'embrayage, entendez le cri ; relâchez la pédale, le bruit s'arrête . Le son est à haute fréquence, parfois décrit comme un gazouillis d’oiseau ou un crissement de frein de vélo. À l'intérieur, les éléments à billes ou à rouleaux du roulement fonctionnent à sec et la cage ou les bagues commencent à montrer des signes d'usure. A ce stade le roulement est fonctionnel mais dégradant. La plupart des mécaniciens considèrent cette étape comme le seuil pratique pour planifier le remplacement, car la progression vers l'étape 3 peut se produire rapidement une fois qu'un bruit constant commence.

Étape 3 – Grincement dur ou grognement

Le cri aigu se transforme en un son de grincement ou de grognement plus grave et plus grossier. Cela indique que les éléments roulants à l'intérieur du roulement ont commencé à se fracturer ou que les chemins de roulement sont visiblement rayés. Un contact métal sur métal se produit. A ce stade, il existe un risque réel de grippage du roulement lorsque la pédale d'embrayage est enfoncée. , ce qui peut verrouiller la fourchette d'embrayage en position débrayée et vous laisser bloqué. Les vibrations transmises par la pédale d’embrayage elle-même apparaissent souvent à ce stade – une pulsation ou une rugosité que vous ressentez sous les pieds.

Étape 4 — Bruit continu quelle que soit la position de la pédale

Une fois que le roulement s'est effondré au point où il est en contact quasi constant avec les composants environnants, le bruit devient présent, que la pédale soit enfoncée ou non. À ce stade, le roulement peut s'être suffisamment brisé pour endommager le plateau de pression, le disque d'embrayage ou même le volant moteur. Les coûts de réparation augmentent ici fortement. Un travail qui aurait pu coûter entre 300 et 500 dollars en pièces et en main d'œuvre à l'étape 1 ou 2 peut dépasser 1 200 à 1 800 dollars une fois le resurfaçage ou le remplacement de la plaque de pression et du volant d'inertie pris en compte.

Comment confirmer que le bruit provient de la butée de débrayage

Étant donné qu'une transmission manuelle contient plusieurs roulements qui peuvent produire des sons similaires - le roulement de l'arbre d'entrée, le roulement ou la bague pilote et les roulements de l'arbre intermédiaire - il vaut la peine d'effectuer quelques vérifications simples avant de conclure que vous avez une mauvaise roulement de débrayage.

Le test de presse à pédale

Garez le véhicule avec le moteur tournant et la transmission au point mort. Enfoncez lentement la pédale d'embrayage. Si un grincement ou un grincement commence au moment où vous commencez à appuyer et s'arrête lorsque vous relâchez complètement la pédale, la butée de débrayage est le principal suspect. Le bruit doit suivre le mouvement de la pédale – plus fort à mesure que vous appuyez plus loin, potentiellement différent en hauteur à différentes profondeurs de pédale en fonction de la façon dont le roulement entre en contact avec les doigts de la plaque de pression.

Distinction d'un roulement d'arbre d'entrée

Un usé input shaft bearing produces noise with the clutch pedal fully released — meaning while driving in gear or rolling in neutral with the engine connected. Pressing the clutch pedal actually reduces or eliminates a bad input shaft bearing noise because it unloads the shaft. If your noise follows this opposite pattern — present when pedal is up, gone when pedal is down — suspect the input shaft bearing rather than the release bearing.

Distinction d'un roulement ou d'une bague pilote

Le roulement pilote (ou bague dans de nombreux véhicules) se trouve au centre du volant et supporte la pointe de l'arbre d'entrée de la transmission. Un roulement pilote usé produit généralement du bruit pendant la phase de patinage de l'embrayage, c'est-à-dire lorsque vous vous éloignez d'une butée et que l'embrayage est partiellement engagé. Il peut également produire un grincement ou un gémissement lorsque la transmission est au point mort avec le moteur tournant, ce qui est différent de la pure signature de la pression sur la pédale de la butée de débrayage.

Ressentez les vibrations

Placez légèrement votre main sur le levier de vitesse tout en appuyant lentement sur la pédale d'embrayage. Une butée de débrayage défaillante transmet souvent une vibration ou une rugosité subtile à travers la transmission qui peut être ressentie au niveau du levier de vitesses ou dans certains véhicules au niveau du plancher près du tunnel de transmission. Ce retour tactile, combiné au grincement audible lors de l'enfoncement de la pédale, pointe fermement vers la butée de débrayage.

Pourquoi les roulements de débrayage s'usent

Il est important de comprendre la cause première, car certains modes de défaillance sont évitables et leur résolution prolonge la durée de vie du roulement suivant.

Poser votre pied sur la pédale d'embrayage

Il s’agit de la cause la plus courante de défaillance prématurée des butées de débrayage. Même une très légère pression de repos de 5 à 10 lb sur la pédale d'embrayage maintient la butée de débrayage en rotation contre les doigts du ressort du diaphragme du plateau de pression. . En fonctionnement normal, le roulement n'est chargé que pendant la fraction de seconde nécessaire au changement de vitesse. Un conducteur qui pose son pied sur la pédale d'embrayage dans la circulation peut ajouter des milliers de rotations de charge supplémentaires par heure, accélérant considérablement l'usure. Le kilométrage à vie d'un roulement entraîné de cette façon peut passer de 100 000 milles à moins de 30 000 milles.

Monter l'embrayage sur les collines

Maintenir un véhicule à l'arrêt sur une pente en équilibrant l'engagement de l'embrayage plutôt qu'en utilisant le frein à main maintient la butée de débrayage sous une charge continue et le disque d'embrayage dans un état de glissement soutenu. Au-delà de l'usure du roulement, cela glace également le disque d'embrayage et raye la face du volant. Cinq minutes de maintien en côte avec cette technique peuvent imposer la même usure que des dizaines de kilomètres de conduite normale.

Contamination et pénétration d’humidité

Les roulements étanches modernes sont prélubrifiés et conçus pour fonctionner sans entretien, mais les joints se dégradent avec le temps, en particulier dans les véhicules fonctionnant dans des environnements humides, boueux ou poussiéreux. Une fois que de l'humidité ou des particules pénètrent dans le roulement, le lubrifiant est compromis et l'usure abrasive commence. Les véhicules utilisés hors route ou dans des régions où l'application de sel de voirie est importante présentent souvent une usure des butées de débrayage à des kilométrages nettement inférieurs à ceux conduits dans des conditions propres et sèches.

Désalignement et mauvaise installation

Une butée de débrayage qui n'est pas parfaitement centrée sur la retenue de roulement de l'arbre d'entrée, ou une fourchette d'embrayage pliée ou usée à son point de pivotement, chargera le roulement de manière inégale. Cela crée une condition de charge latérale pour laquelle le roulement n'est pas conçu, produisant une usure rapide d'un côté de la bague du roulement. La signature sonore dans ce cas est souvent davantage un tic-tac ou un claquement rythmique lors de l'enfoncement de la pédale plutôt qu'un cri doux, reflétant la charge inégale.

Durée de vie prolongée sans remplacement

Même avec une technique de conduite parfaite, une butée de débrayage reste un élément d'usure. La plupart des fabricants indiquent la durée de vie des ensembles d'embrayage dans la plage de 80 000 à 150 000 miles selon le poids du véhicule, le type de transmission et le modèle d'utilisation . Les camions lourds et les véhicules utilisés pour le remorquage atteignent plus rapidement l’extrémité inférieure de cette fourchette. De nombreux techniciens recommandent de remplacer la butée de débrayage chaque fois que le disque d'embrayage est remplacé, car la main-d'œuvre nécessaire pour accéder au roulement représente la majorité du coût total du travail.

Comparaison du bruit : roulement de débrayage par rapport à d'autres bruits d'embrayage courants

Tous les bruits provenant de la zone d'embrayage ne signifient pas que la butée de débrayage est défaillante. Le tableau ci-dessous compare les sources de bruit les plus courantes et leurs caractéristiques pour aider à affiner le diagnostic.

Autres symptômes accompagnant une butée de débrayage usée

Le bruit est le principal indicateur, mais un roulement de débrayage défaillant se présente souvent à côté d'autres symptômes qui, pris ensemble, constituent un argument plus solide en faveur du diagnostic.

• Vibration de la pédale d'embrayage : Une pulsation ou une rugosité sous le pied lors de la pression sur l'embrayage, provoquée par la surface inégale du roulement transmettant des vibrations à travers la fourchette d'embrayage et la tringlerie hydraulique ou par câble.
• Effort de pédale accru : À mesure que le roulement s'use et que sa traînée interne augmente, cela crée une résistance supplémentaire que le conducteur doit surmonter lorsqu'il appuie sur la pédale. Le changement est progressif et facile à manquer par rapport à un embrayage fraîchement entretenu.
• Difficulté à engager ou désengager les vitesses : Dans les stades avancés, un roulement qui a commencé à se gripper ou a provoqué le grippage de la fourchette d'embrayage peut entraîner un désengagement incomplet de l'embrayage, rendant les changements de vitesse difficiles ou difficiles.
• L'embrayage patine : Bien que le patinage soit le plus souvent un symptôme d'usure du disque d'embrayage, un roulement grippé ou effondré peut empêcher le plateau de pression de serrer complètement le disque d'embrayage, ce qui entraîne un glissement sous charge.
• Matériau du roulement visible ou particules métalliques : Dans les véhicules équipés d'un couvercle d'inspection ou sur le banc lors d'un remplacement d'embrayage, les techniciens observent parfois des débris métalliques brillants dans le boîtier de cloche, ce qui correspond à une rupture du matériau du roulement.

Combien de temps peut-on conduire avec une butée de débrayage bruyante ?

Cela dépend entièrement du stade atteint par le roulement. Au stade 1 (grincement froid intermittent) ou au début du stade 2 (grincement constant lors de l'enfoncement de la pédale mais aucun autre symptôme), de nombreux conducteurs continuent de conduire leur véhicule en toute sécurité pendant des semaines, voire quelques mois, tout en organisant les réparations. Le risque est gérable tant que le roulement reste fonctionnel et que le bruit ne progresse pas.

Une fois le meulage commencé (étape 3), la poursuite de la conduite comporte un risque important de panne. Un roulement qui grippe lorsque la pédale d'embrayage est enfoncée peut potentiellement bloquer le mécanisme d'embrayage en position débrayée, vous empêchant ainsi d'engager une vitesse. Dans le pire des cas, un roulement effondré disperse des débris à l'intérieur du carter qui rayent la face du volant et du plateau de pression, ajoutant plusieurs centaines de dollars à ce qui serait autrement un simple remplacement de roulement et de disque d'embrayage.

Un principe pratique utilisé par de nombreux mécaniciens expérimentés : si le bruit est présent à chaque fois que vous appuyez sur l'embrayage et persiste depuis plus de deux semaines, réservez rapidement la réparation. Si le bruit est passé d'un cri à un grincement ne serait-ce qu'une seule fois, considérez-le comme urgent.

Qu'implique le processus de remplacement

Le remplacement d'une butée de débrayage nécessite le retrait de la transmission pour accéder à l'ensemble d'embrayage. C'est la raison pour laquelle le travail comporte le coût de la main-d'œuvre : le roulement lui-même est un composant peu coûteux, dont le prix se situe généralement entre 20 $ et 80 $ pour la plupart des véhicules de tourisme, mais le retrait de la transmission sur un véhicule à moteur avant et à traction arrière prend généralement 3 à 5 heures de travail. Le retrait de la boîte-pont à traction avant peut prendre de 4 à 8 heures selon la configuration et l'accessibilité du véhicule.

Étant donné que tout ce travail est nécessaire pour accéder au roulement, il est courant – et financièrement raisonnable – de remplacer l’ensemble du kit d’embrayage en même temps. Un kit d'embrayage comprend le disque, le plateau de pression et la butée de débrayage, et parfois un nouveau roulement ou bague pilote. Le coût supplémentaire des pièces pour un kit complet par rapport au simple roulement est souvent de 100 à 300 dollars, une fraction de la main d'œuvre supplémentaire qui serait nécessaire pour un deuxième démontage si le disque d'embrayage tombait en panne un an plus tard.

L’état du volant moteur doit également être inspecté à ce moment-là. Un volant présentant des fissures thermiques, des points durs (taches circulaires brillantes teintées de bleu) ou des rainures plus profondes qu'environ 0,030 pouce doit être refait à neuf ou remplacé. , car un volant usé ou rayé accélère l'usure du nouveau disque d'embrayage et peut provoquer des vibrations ou des saccades d'embrayage même immédiatement après l'entretien.

Fourchettes de coûts typiques par catégorie de véhicule

• Voitures économiques et compactes (par exemple, Honda Civic, VW Golf, Toyota Corolla) : 450 $ à 900 $ pour un kit d'embrayage complet, main d'œuvre comprise dans un atelier indépendant.
• Voitures de performance et voitures de sport (par exemple, Subaru WRX, Ford Mustang, Chevrolet Camaro) : De 700 $ à 1 400 $ selon les spécifications des pièces et le type de transmission.
• Camions légers et VUS (ex. Toyota Tacoma, Ford Ranger) : De 600 à 1 200 $, les véhicules à quatre roues motrices nécessitant dans certains cas une déconnexion supplémentaire de la boîte de transfert.
• Véhicules européens avec des configurations de boîte-pont complexes (par exemple, BMW série M, Porsche 911 avec boîte manuelle) : 1 200 $ à 2 500 $ en raison du coût plus élevé des pièces et des délais de main-d'œuvre prolongés.

Prévenir la défaillance précoce des roulements de débrayage

De bonnes habitudes de conduite constituent la forme d’entretien la plus efficace pour un roulement à débrayage. Le roulement est conçu pour supporter la charge brève et cyclique qui accompagne les changements de vitesse normaux. Des problèmes surviennent lorsque cette charge devient continue ou excessive.

1. Gardez votre pied gauche éloigné de la pédale d'embrayage entre les changements de vitesse. Posez-le sur la pédale morte (repose-pieds) à gauche de la pédale d'embrayage. Même quelques kilos de pression au repos multipliés sur des milliers de kilomètres représentent des heures de roulement significatives sous charge.
2. Utilisez le frein à main en côte, pas l'embrayage. Lorsque vous attendez à un feu tricolore dans une pente, engagez le frein à main plutôt que de maintenir la position avec le patinage de l'embrayage.
3. Effectuez les changements de vitesse de manière décisive. Un engagement lent et hésitant de l'embrayage maintient le roulement chargé plus longtemps par cycle de changement de vitesse. Un mouvement fluide et raisonnablement rapide de la pédale prolonge la durée de vie des roulements.
4. Inspectez la fourchette et le pivot d’embrayage lors de tout entretien d’embrayage. Un usé pivot ball or fork that is slightly bent causes misalignment that loads the bearing off-center. Replacing these inexpensive components at every clutch service costs little and prevents premature bearing wear.
5. Corrigez rapidement toute fuite hydraulique d’embrayage. Un maître d'embrayage ou un cylindre récepteur qui suinte du liquide peut contaminer le disque d'embrayage et, dans les systèmes de butée de débrayage hydrauliques courants dans les véhicules modernes, affecter le fonctionnement et la longévité de l'ensemble de roulement lui-même.

Vérins récepteurs concentriques par rapport aux roulements traditionnels actionnés par des fourches

Il convient de noter que de nombreux véhicules produits à partir de la fin des années 1990 utilisent un cylindre récepteur concentrique (CSC) au lieu d'un cylindre récepteur externe traditionnel et d'un agencement de fourchette d'embrayage. Dans un système CSC, le vérin récepteur hydraulique est monté à l'intérieur du boîtier directement autour de l'arbre d'entrée, et la butée de débrayage est intégrée à l'unité en tant qu'ensemble unique.

Les caractéristiques sonores d'un roulement CSC défaillant sont essentiellement identiques à celles d'un roulement à débrayage traditionnel (grincement ou grincement lors de l'enfoncement de la pédale), mais le diagnostic et la réparation diffèrent. Un CSC ne peut pas être remplacé indépendamment de ses composants hydrauliques ; l'unité entière doit être remplacée en tant qu'ensemble. Les coûts d'une unité CSC sont généralement compris entre 80 et 250 $ pour la pièce elle-même, ce qui est plus cher qu'un roulement autonome mais reste raisonnable compte tenu de la nature combinée du composant. Les signes de défaillance du CSC incluent également une fuite de liquide d'embrayage dans le carter, ce qui peut provoquer une contamination du disque d'embrayage en plus du bruit des roulements.

Résumé : faits clés à retenir

• Un usé clutch release bearing primarily produces a grincement, gazouillis ou bruit de grincement présent lorsque la pédale d'embrayage est enfoncée et absent lorsqu'elle est relâchée.
• Le schéma opposé - bruit lorsque la pédale est relevée, silencieux lorsqu'elle est enfoncée - pointe vers le roulement de l'arbre d'entrée, pas vers la butée de débrayage.
• La panne progresse en quatre étapes : grincement intermittent, grincement constant, grincement et bruit continu quelle que soit la position de la pédale.
• La cause la plus courante de défaillance prématurée est le fait de poser un pied sur la pédale d'embrayage, ce qui maintient le roulement en rotation sous charge en continu.
• Remplacer uniquement le roulement alors que la transmission est en panne est une mauvaise économie : un kit d'embrayage complet coûte légèrement plus cher et évite un deuxième démontage du disque ou du plateau de pression.
• Dès l’apparition d’un bruit de grincement, considérez la réparation comme urgente. Continuer à conduire risque de gripper les roulements, d'endommager l'arbre d'entrée de la transmission et d'augmenter les coûts de réparation.
