Que vous montre réellement un diagramme de roulements jetables ?

Author: Heyang Date: Jun 29, 2026
Réponse rapide

Quel rejet Roulement Le diagramme vous montre réellement

Un diagramme de butée de débrayage - également appelé diagramme de butée de débrayage - illustre la position exacte, la trajectoire de mouvement et la relation mécanique entre la butée de débrayage (TOB), la fourchette d'embrayage, les doigts du plateau de pression et l'arbre d'entrée de transmission. Le diagramme est le moyen le plus rapide de comprendre pourquoi ce roulement unique contrôle l’ensemble du cycle d’engagement et de désengagement de l’embrayage. Lorsque vous appuyez sur la pédale d'embrayage, la butée de débrayage glisse axialement le long du manchon de l'arbre d'entrée vers le plateau de pression, pousse contre les doigts du ressort à diaphragme et libère la charge de serrage sur le disque de friction - le tout sur une distance de déplacement linéaire qui varie généralement de 8 mm à 18 mm en fonction de l'application du véhicule.

Le diagramme révèle également quelque chose que de nombreux techniciens négligent : le roulement doit maintenir une libérer le jeu entre le roulement et le doigt , communément appelé jeu libre. Sur la plupart des véhicules à propulsion arrière avec liaison mécanique, cet écart est 1 mm à 3 mm . Sur les systèmes hydrauliques, il est effectivement nul : le roulement repose continuellement contre les doigts (une conception à "contact constant" ou "auto-ajustable"). Comprendre le diagramme signifie comprendre quel type de véhicule utilise et comment cela modifie les procédures d'inspection, de réglage et de remplacement.

8 à 18 mm
Déplacement axial typique
1 à 3 mm
Jeu libre (liaison mécanique)
0 mm
Jeu libre (hydraulique / contact constant)
~1 500 N
Charge de déclenchement maximale (voiture particulière typique)

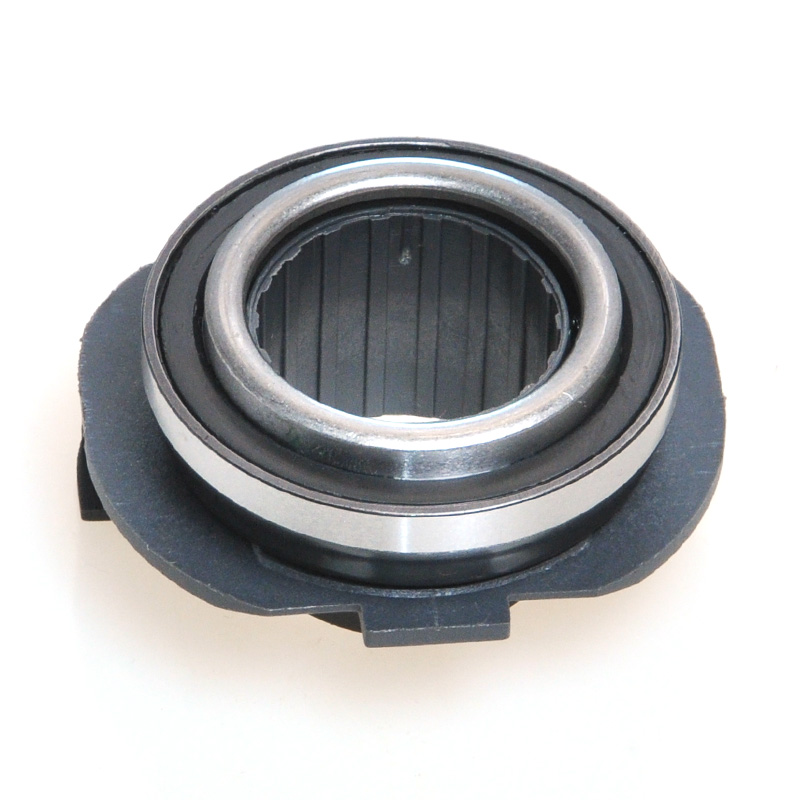

Anatomie complète de l'ensemble de roulement à débrayage

Lire correctement un schéma de roulement à débrayage nécessite de connaître chaque composant étiqueté. L'ensemble est trompeusement compact - la plupart des unités mesurent entre 45 mm et 120 mm de diamètre extérieur — mais il fonctionne sous une charge axiale importante à des vitesses qui peuvent dépasser 4 000 tr/min du côté de l'embrayage lors d'événements d'engagement partiel.

01

Course extérieure (face de contact)

Face plate ou légèrement profilée qui entre en contact avec les doigts du ressort à diaphragme du plateau de pression. Sur les roulements conventionnels, la bague extérieure tourne avec les doigts. Sur les conceptions à contact oblique scellées, l'ensemble du roulement tourne comme une unité. La surface de contact est cémentée pour 58-62 HRC pour résister aux charges de martèlement lors de l'engagement initial.

02

Course intérieure et alésage

La bague intérieure est ajustée par pression ou par glissement sur le moyeu ou le manchon du roulement. La tolérance de l'alésage est critique : un alésage trop lâche fait basculer le roulement sur le manchon de retenue du roulement de l'arbre d'entrée, produisant un motif d'usure irrégulier visible dans l'analyse post-défaillance sous la forme d'un brunissage en forme de croissant sur le diamètre extérieur du manchon.

03

Ensemble d'éléments à bille ou à rouleau

La plupart des roulements jetables utilisent roulements à billes à gorge profonde car ils supportent des charges axiales et radiales combinées. Certaines applications de poids lourds utilisent des roulements à billes à contact oblique disposés en tandem. Le nombre de billes varie généralement de 7 à 14 et leur diamètre détermine directement la charge dynamique (C) du roulement.

04

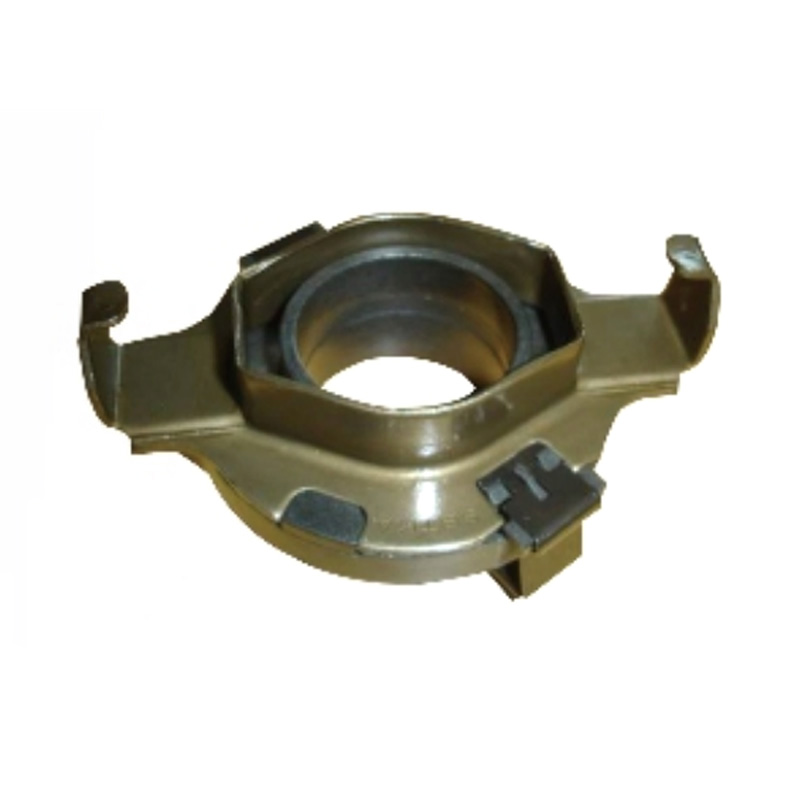

Roulement Hub / Sleeve

Le moyeu est le lien structurel entre le roulement et la fourchette d'embrayage. Dans les systèmes de traction par câble, le moyeu est doté d'oreilles de retenue ou d'une rainure qui reçoit les pointes de fourche. Dans les conceptions de cylindres récepteurs concentriques hydrauliques (CSC), le moyeu fait partie intégrante du boîtier du piston : le roulement est collé ou pressé sur le piston, et l'ensemble de l'unité est monté directement sur le boîtier en cloche.

05

Clip de retenue / Clip à ressort

Un clip en acier embouti maintient le roulement sur le moyeu lors de l'installation et l'empêche de tomber de la fourche lors d'une conduite non engagée. La défaillance du clip est une cause fréquente de déplacement du roulement hors de l'axe, ce qui produit un bruit de grincement sous une légère pression de la pédale avant même l'apparition du bruit d'engagement complet.

06

Fourchette d'embrayage (fourchette de déverrouillage / étrier)

Bien que la fourche soit un composant distinct, chaque diagramme de roulement de débrayage l'inclut car il définit le rapport de levier qui amplifie la force de la pédale. La géométrie du pivot de fourche varie : certaines fourches pivotent sur un goujon à rotule fileté dans le boîtier de cloche, d'autres utilisent un arbre de pivot. Le rapport entre le bras latéral de la tige de pédale et le bras latéral de la poussée du roulement est généralement 3:1 à 5:1 , ce qui signifie que l'extrémité de la pédale se déplace trois à cinq fois plus loin que la course du roulement.

Comment lire un diagramme de roulement jetable étape par étape

Un schéma de roulement à débrayage professionnel de style OEM utilise une vue en coupe transversale (vue en coupe) découpée le long de l'axe central de l'arbre d'entrée de la transmission. Voici comment interpréter chaque couche du dessin :

Étape 1

Identifier l'axe de rotation

La ligne centrale horizontale représente l’arbre d’entrée de la transmission. Tout tourne autour de cette ligne en fonctionnement normal. Le roulement de débrayage lui-même est concentrique à cette ligne — toute excentricité dans le diagramme indique un problème de désalignement dans l'assemblage réel.

Étape 2

Localisez la position de repos par rapport à la position de relâchement

La plupart des diagrammes montrent deux positions de relèvement en utilisant des lignes pleines pour le repos (embrayage engagé, pédale relevée) et des lignes pointillées ou fantômes pour la position relâchée (pédale enfoncée). La distance axiale entre ces deux positions est la course de la butée de débrayage , une spécification essentielle pour la configuration de la géométrie des fourches.

Étape 3

Lire la dimension de dégagement

Une flèche de dimension entre la face de contact du roulement et le bout des doigts du ressort à diaphragme indique la espace de jeu libre . Sur les systèmes de liaison mécanique traditionnels, cet écart est réglé lors de l'installation en ajustant la longueur du câble ou de la tige. Confirmez les spécifications par rapport au manuel d'entretien du véhicule - par exemple, un Ford F-250 Super Duty 2005 avec un moteur diesel de 6,0 L spécifie Course libre de la pédale de 22 mm , ce qui se traduit par environ 2,5 mm au niveau du roulement.

Étape 4

Vérifiez la géométrie du pivot de fourche

Le point de pivotement de la fourche est généralement représenté sous la forme d'un cercle (goujon à rotule) ou d'un triangle (pivot fixe). Mesurez la dimension du centre du pivot au point de contact du roulement, et du centre du pivot à la fixation du câble/tige. Divisez le plus long par le plus court pour confirmer le rapport d'avantage mécanique de la fourche. Changer ce rapport (comme le font certaines fourches de performance du marché secondaire) modifie la sensation de la pédale et la force de pédale requise.

Étape 5

Vérifier la disposition du CSC par rapport à la fourche externe

Si le schéma montre le roulement intégré à un corps de vérin hydraulique qui se boulonne directement sur la face du boîtier de cloche et entoure l'arbre d'entrée, il s'agit d'un cylindre récepteur concentrique (CSC) conception. Il n'y a pas de fourche externe. Le roulement avance et se rétracte hydrauliquement. Une lecture erronée, car il s'agit d'un système actionné par une fourche, conduit à commander le mauvais moyeu à roulement de remplacement.

Étape 6

Notez le profil du doigt de la plaque de pression

Les plaques de pression modernes utilisent un ressort Belleville (diaphragme) dont le bout des doigts peut être plat, couronné ou en coupe. La géométrie de la face de contact du roulement doit correspondre. Un roulement à face plate sur une plaque de pression à doigts couronnés produit une charge ponctuelle, qui accélère à la fois l'usure du roulement et des doigts et peut provoquer un relâchement asymétrique qui entraîne des saccades d'embrayage.

Tapezs de roulements jetables et leurs principales différences

La butée de débrayage que vous voyez sur le schéma dépend entièrement du système d'actionnement de l'embrayage. Le tableau ci-dessous compare les quatre principaux types utilisés dans les voitures particulières, les camions légers et les véhicules utilitaires lourds dans le monde.

Tableau 1 — Comparaison des types de roulements à jet par système d'actionnement
Type Actionnement Jeu gratuit Application commune Complexité du remplacement
Câble mécanique, type à tirer Fourchette de tirage de câble 1 à 3 mm at bearing La plupart des voitures particulières à traction avant 2005 Faible – le roulement glisse du moyeu
Tringlerie mécanique, type poussoir La tige pousse la fourche 1,5 à 3 mm au niveau du roulement Camions RWD, muscle cars, vintage Faible — accessible avec transmission en
Cylindre récepteur hydraulique externe Le vérin hydraulique pousse la fourche Ajustement automatique (proche de zéro) Camions légers à traction intermédiaire de taille moyenne après 1995 Médium — cylindre récepteur séparé
Cylindre récepteur concentrique hydraulique (CSC) Piston intégré au roulement Zéro (contact constant) Voitures de sport modernes à traction intégrale et à double embrayage Élevé – nécessite le retrait de la transmission

Lecture des preuves d'échec dans le diagramme

Chaque mode de défaillance d'un roulement à débrayage possède une signature unique qui correspond directement à la géométrie du diagramme. Comprendre ces modèles aide les techniciens à diagnostiquer les symptômes avant que le démontage ne le confirme.

Modèle de bruit

Grincement ou gazouillis lors de la dépression de la pédale

Un cri qui commence immédiatement lorsque la pédale commence à bouger et disparaît lorsque la pédale est complètement enfoncée indique généralement que le roulement est grippé à l'intérieur. La bague extérieure ne tourne plus librement avec les doigts du ressort à diaphragme, donc le glissement métal sur métal produit du bruit. Dans le diagramme, cela correspond à la perte de mouvement relatif de la face de contact entre elle et les doigts à ressort – une situation dans laquelle le roulement est verrouillé mais les doigts du plateau de pression continuent de tourner au régime moteur. La durée de vie typique avant cette panne en conduite urbaine avec arrêts et départs est de 80 000 à 120 000 km ; dans les applications à fort glissement (utilisation intensive de démarrage en côte), le chiffre tombe à 50 000 km ou moins .

Modèle de bruit

Grincement lorsque l'embrayage est complètement relâché (pédale relevée)

Si le grincement est présent pédale complètement relâchée (embrayage engagé, véhicule roulant normalement), et disparaît lorsque vous enfoncez légèrement la pédale, la butée de débrayage traîne contre les doigts du plateau de pression même sans action sur la pédale. Dans les systèmes de liaison mécanique, cela signifie généralement que le jeu libre a été réglé à zéro ou que le câble s'est étiré puis trop tendu lors du réglage. Dans le diagramme, la position de repos du roulement s'est déplacée vers l'avant jusqu'à ce qu'il entre en contact avec le bout des doigts de la plaque de pression. Il ne s'agit pas d'un défaut de roulement — c'est d'une erreur de configuration de la tringlerie — mais si elle n'est pas corrigée, la charge constante accélère la fatigue du roulement et le roulement tombera en panne en moins d'un instant. 10 000 à 30 000 km .

Sentir le motif

Vibration à travers la pédale pendant l'engagement

La vibration de la pédale au moment de la prise de l'embrayage peut indiquer un roulement de débrayage qui a développé un jeu radial (la bague intérieure est desserrée sur le moyeu). Dans le diagramme, le jeu radial signifie que l’axe central du roulement n’est plus coaxial à l’axe central de l’arbre d’entrée. Le désalignement qui en résulte provoque un contact non uniforme entre les extrémités des doigts du ressort à diaphragme – certains doigts supportent plus de charge que d’autres – créant une force d’engagement pulsée. Le même symptôme peut provenir d'un plateau de pression endommagé ou d'un disque usé, le diagnostic doit donc être confirmé après dépose de la transmission.

Sentir le motif

Pédale excessivement lourde et sans bruit

Un roulement à débrayage qui se coince sur son moyeu ou son manchon – plutôt que de tomber en panne intérieurement – produit une force d'actionnement accrue sans bruit. Le roulement se déplace axialement mais avec friction. Dans le schéma, cela correspond à l'interface moyeu-manchon développant de la corrosion ou des bavures qui résistent au glissement. Le lessivage du lubrifiant dû à une utilisation inappropriée de solvants de nettoyage lors d’un entretien de transmission est la cause la plus courante. Les revêtements de manchons imprégnés de graphite sur les moyeux modernes sont conçus pour résister à cela, mais ils sont vulnérables au décapage par solvant.

Dimensions et dégagements d'installation - Ce que spécifie le diagramme

Un schéma d'installation des roulements de débrayage correctement dessiné comprend un bloc de dimensions avec au minimum les spécifications suivantes. Ces valeurs varient selon le véhicule, mais le tableau ci-dessous fournit des plages représentatives compilées à partir des manuels d'entretien OEM des principaux fabricants, notamment la documentation technique de ZF, Sachs, LuK, Valeo et Exedy.

Tableau 2 — Plages de spécifications d'installation des roulements à jet (véhicule de tourisme)
Spécification Gamme typique Point de mesure Remarques
Roulement free play 1,0 à 3,0 mm Sur la face de contact du roulement Liaison mécanique uniquement
Déplacement sans pédale 10 à 30 millimètres Au pédalier Amplifié par le rapport de pédale
Roulement axial travel 8 à 18 mm Déplacement du moyeu Doit dégager le diaphragme lors de la libération complète
Jeu radial manchon-moyeu 0,02 à 0,10 mm OD du dispositif de retenue de l'arbre d'entrée Permet un autocentrage sous charge
Profondeur d'engagement de la pointe de la fourche 3 à 6 millimètres Pointe de fourche dans la rainure du moyeu Une profondeur insuffisante provoque un saut de fourche
Tolérance de hauteur des doigts du ressort à membrane ±0,5 mm (variation maximale) Sur tous les doigts Le dépassement provoque des saccades d'embrayage

Lors de l'installation d'un roulement de débrayage de remplacement, le bloc dimensionnel du diagramme doit être utilisé comme liste de contrôle par rapport aux mesures une fois assemblées prises avant de réinstaller la transmission. Sauter cette étape est la cause la plus fréquente d’échec répété précoce. - en particulier sur les véhicules à kilométrage élevé où l'usure du pivot de fourche a modifié la géométrie effective du levier par rapport à ce que suppose le diagramme.

Le schéma des roulements jetables CSC - Une architecture différente

La conception du cylindre récepteur concentrique mérite sa propre section car son schéma est totalement différent de la disposition conventionnelle actionnée par une fourche. De nombreux techniciens formés sur des véhicules plus anciens identifient mal les diagrammes CSC ou tentent d'adapter les procédures conventionnelles de remplacement des roulements aux applications CSC, ce qui entraîne des conséquences coûteuses.

Ce que montre le diagramme CSC

Le diagramme CSC est une coupe transversale du corps du vérin hydraulique. Les principales caractéristiques visibles dans le dessin comprennent :

  • L'orifice d'entrée hydraulique et l'orifice de la vis de purge sur le boîtier extérieur
  • Le piston annulaire qui coulisse axialement dans l'alésage du cylindre
  • Le joint du piston (généralement un joint à lèvres en EPDM ou un joint torique) et sa position axiale par rapport à l'orifice
  • La butée de débrayage est pressée ou encliquetée sur le nez du piston
  • Le ressort de rappel (le cas échéant) qui maintient le roulement en contact avec les doigts du plateau de pression
  • Le modèle de boulon de bride de montage qui localise le CSC au boîtier de cloche

Il n'y a pas de fourche, pas de goujon de pivot et pas de câble/tige dans le schéma. Le maître-cylindre d'embrayage dans le pédalier se connecte directement à cette unité via une conduite hydraulique. La butée de ce système subit une force de précharge continue de 50 à 200 N. (la force de contact du ressort de rappel ou de la précharge du ressort à diaphragme) à tout moment, même lorsque la pédale est relâchée — c'est pourquoi les roulements de débrayage CSC doivent être conçus pour un fonctionnement continu et non intermittent.

Erreurs de lecture courantes des diagrammes CSC

L'erreur la plus fréquente lors de l'interprétation d'un diagramme CSC est l'identification erronée de l'orifice de purge comme étant un raccord de lubrification. Les deux peuvent sembler similaires dans un schéma mais avoir des objectifs totalement différents. Tenter de graisser un orifice de purge introduit du lubrifiant dans le circuit hydraulique, contaminant le liquide de frein/embrayage et détruisant le joint du piston en quelques centaines de kilomètres.

La deuxième erreur courante consiste à mal lire la méthode de montage du roulement sur le piston. Certains roulements CSC sont ajustés par pression et ne peuvent pas être séparés du piston sans détruire le piston ; d'autres utilisent un anneau élastique et peuvent être réparés séparément. La vue en coupe du diagramme le montre clairement : un joint à ajustement serré ne présente aucune rainure ni aucune caractéristique de clip à l'interface roulement-piston, tandis qu'un joint à circlip montre une rainure et la section transversale du clip.

Sur les véhicules comme les transmissions à double embrayage DSG du groupe Volkswagen, il existe en fait deux unités CSC dans le même boîtier de cloche - un pour chaque transmission partielle - et leurs diagrammes sont des images miroir les uns des autres. La confusion des roulements K1 et K2 lors du remontage entraîne une transmission qui ne peut désengager aucun des deux embrayages.

Différences dans les diagrammes de roulements de performance et de course

Les roulements de débrayage hautes performances et de course sont conçus selon des normes différentes de celles des remplacements OEM, et leurs diagrammes reflètent clairement ces différences. Comprendre le diagramme aide à spécifier le roulement de performance correct pour un niveau de puissance donné.

Conception des roulements à contact oblique

Les roulements à billes de course remplacent souvent le roulement à billes à gorge profonde standard par une conception à contact oblique, visible dans le diagramme sous la forme d'un jeu de billes positionné à un angle (généralement 15° à 40° ) par rapport à l'axe de l'alésage de la bague. Cette géométrie permet au roulement de supporter des charges axiales et radiales combinées plus élevées sans augmenter la taille de l'enveloppe. La butée de débrayage Tilton Engineering série 40, par exemple, utilise un ensemble assorti de roulements à contact oblique conçus pour supporter des charges de débrayage allant jusqu'à 4 000 N – près de trois fois la charge typique d’une voiture de tourisme.

Face de contact auto-alignante (sphérique)

Dans le schéma d'une butée de débrayage performante à alignement automatique, la face de contact présente un profil sphérique ou convexe plutôt qu'une face plate. Cette géométrie compense le désalignement mineur entre l'axe du roulement de débrayage et le plan du doigt du ressort à diaphragme — désalignement qui devient plus important dans les applications de forte puissance où la réaction du couple moteur peut déplacer la transmission sous charge. La face sphérique redistribue la contrainte de contact, réduisant ainsi la contrainte de contact hertzienne maximale qui provoque le Brinell des doigts.

Hauteur de roulement réglable

Certains roulements à débrayage performants actionnés par une fourche ont un nez réglable qui modifie la hauteur effective de la face de contact par rapport au corps du roulement. Dans le diagramme, cela est représenté par un collier fileté avec un contre-écrou. Cela permet de configurer le même roulement pour différentes hauteurs de doigt de plaque de pression, ce qui est utile lors du mélange de plaques de pression de rechange avec une géométrie de fourche existante. La plage de réglage de la hauteur est généralement ±5mm .

Roulements de dégagement en graphite (type vintage/pantoufle)

Les schémas de course vintage montrent parfois une butée de débrayage en graphite - un palier à glissement qui ne tourne pas mais glisse sur les doigts du ressort à diaphragme à l'aide d'une face en carbone-graphite. Il n'y a pas de balles ni de courses dans cette conception. Le diagramme montre un tampon en graphite solide ou en PTFE chargé de carbone dans un support en acier. Cette conception nécessite un contact continu (aucun jeu libre) et génère une chaleur de friction qui limite l'utilisation aux circuits à fonctionnement soutenu plutôt qu'à la conduite sur route avec des cycles d'engagement répétés.

Intervalles de maintenance et quand remplacer en fonction des indicateurs d'usure du diagramme

Les roulements jetables sont classés comme un élément d'usure, et les directives OEM recommandent universellement de remplacer le roulement chaque fois que le disque d'embrayage et le plateau de pression sont remplacés, quel que soit l'état apparent du roulement. La raison est simple : le coût de la main-d'œuvre nécessaire pour retirer à nouveau la transmission si le roulement tombe en panne peu de temps après un entretien de l'embrayage est plusieurs fois supérieur au coût du roulement lui-même.

Marque de 50 000 à 80 000 km

Pour une conduite urbaine intensive (utilisation fréquente de l'embrayage, stop-and-go), c'est le premier kilométrage pour lequel une inspection des roulements de débrayage est conseillée. Si la transmission tombe pour une autre raison (entretien de la boîte de vitesses, remplacement du volant bimasse), le roulement doit être examiné pour déceler un jeu axial supérieur à 0,3 mm et un jeu radial supérieur à 0,2 mm , mesuré avec le roulement sur le manchon de l'arbre d'entrée.

Intervalle d'entretien de l'embrayage (n'importe quel kilométrage)

Tout travail d'embrayage est un remplacement automatique des roulements de débrayage. Il s'agit de la recommandation standard de l'industrie de Sachs, LuK, Valeo et Exedy, qui fournissent tous des roulements de débrayage dans leurs kits d'embrayage précisément pour cette raison. Tenter de réutiliser un roulement d'origine avec un nouveau kit d'embrayage annule la garantie du kit d'embrayage sur la plupart des marques.

Remplacement basé sur le bruit (n'importe quel kilométrage)

Le bruit dépendant de la pédale d'embrayage - bruit qui apparaît ou disparaît avec le mouvement de la pédale - est une justification suffisante pour le remplacement des roulements de débrayage, quel que soit le kilométrage. Ignorer ce symptôme risque de gripper complètement le roulement, ce qui peut verrouiller l'embrayage en position débrayée (véhicule incapable d'engager la transmission) ou provoquer des fragments de la face de contact qui endommagent les doigts du diaphragme du plateau de pression, transformant ainsi le remplacement du roulement en un remplacement complet du kit d'embrayage.

Fuite hydraulique CSC (tout kilométrage)

Un roulement de débrayage CSC qui commence à fuir du fluide hydraulique a un joint de piston défectueux. Le roulement étant solidaire du piston, l'ensemble du bloc CSC doit être remplacé. La contamination du liquide hydraulique du disque de friction d'embrayage est la conséquence secondaire — même une petite quantité de liquide d'embrayage sur la surface du disque réduit le coefficient de friction d'environ 0,35 à moins de 0,15 , provoquant le patinage de l'embrayage à plein couple.

Points de lubrification dans le schéma des roulements jetables

Chaque schéma d'installation professionnel des roulements de débrayage indique les points de lubrification spécifiques avec un symbole de graisse. Appliquer du lubrifiant au mauvais endroit – ou utiliser le mauvais type – pose autant de problèmes que n’en appliquer pas du tout.

A

Manchon de retenue d'arbre d'entrée/interface d'alésage de moyeu

A léger film de graisse à point de fusion élevé (NLGI grade 2, complexe de lithium ou base de bisulfure de molybdène) est appliqué à l'extérieur du manchon de retenue du roulement d'arbre d'entrée où coulisse le moyeu. Le film doit être fin, avec une couverture visible et sans excès. L'excès de graisse migre sur le disque d'embrayage, contaminant la surface de friction.

B

Goujon de rotule de pivot de fourche

La douille de pivot de fourche reçoit une petite quantité de la même graisse à point de fusion élevé. Sur les pivots à rotule, de la graisse est appliquée sur la surface de la bille. Sur les pivots de type arbre, les bagues à chaque extrémité de l'arbre de fourche reçoivent de la graisse via un raccord Zerk s'il est présent, ou lors du démontage.

C

Conseils de fourche aux points de contact du hub

Là où les pointes de fourche entrent en contact avec les oreilles ou la rainure du moyeu de roulement, une petite quantité de graisse empêche la corrosion par contact et réduit le stick-slip qui provoque le broutage de la pédale d'embrayage. Seule la zone de contact (et non la totalité de la pointe de la fourche) reçoit de la graisse.

X

NE PAS lubrifier : face de contact du roulement

La face de contact de la butée de débrayage qui touche les doigts du ressort à diaphragme doit rester sèche. La graisse sur cette surface crée un plan de glissement qui peut amener les doigts à marcher de manière excentrique sur la face du roulement, produisant des vibrations et accélérant l'usure des deux composants. Les roulements modernes sont graissés en usine et scellés. ils ne nécessitent aucune lubrification supplémentaire .

Questions fréquemment posées sur les schémas de roulements jetables et leur remplacement

Quelle est la différence entre une butée de débrayage et une butée de débrayage ?

Il s'agit du même composant désigné par deux noms différents. « Jeter le roulement » est le terme traditionnel nord-américain. Le terme « palier de débrayage » est plus courant dans la documentation de service européenne et dans les catalogues de pièces OEM de fabricants comme ZF, Sachs et Valeo. Certains schémas d'entretien utilisent la « butée de débrayage » (CRB) comme désignation formelle. Les trois termes décrivent le même roulement qui désengage l'embrayage lorsque la pédale est enfoncée.

Puis-je diagnostiquer un mauvais roulement de débrayage sans retirer la transmission ?

Oui, avec une confiance raisonnable. Un roulement de débrayage défectueux produit presque toujours un bruit spécifiquement lié à la position de la pédale d'embrayage. Moteur tournant, enfoncez lentement la pédale d’embrayage. Si un bruit (grincement, grincement ou gazouillis) commence dès que la pédale commence à bouger, puis change de caractère ou s'arrête près du sol, le roulement de débrayage est le principal suspect. Si le bruit est présent à tout moment, quelle que soit la position de la pédale, le problème vient probablement de la transmission elle-même. Ce test de bruit dépendant de la pédale est directement corrélé à la position du roulement au repos par rapport à la position relâchée du diagramme : seul le roulement bouge lorsque la pédale bouge, donc le bruit qui suit avec le déplacement de la pédale doit provenir du roulement ou de ses points de contact immédiats.

En quoi le diagramme des butées de débrayage diffère-t-il pour un embrayage à traction par rapport à un embrayage à poussée ?

Dans un embrayage à poussée (la conception la plus courante), la butée de débrayage se trouve du côté boîte de vitesses du plateau de pression et est poussée vers le moteur pour enfoncer les doigts du ressort à diaphragme. Dans un embrayage à traction, le mécanisme de débrayage se trouve du côté moteur du plateau de pression et le roulement éloigne les doigts du côté volant. La flèche de force et le sens de déplacement du roulement du diagramme s'inversent complètement entre les deux modèles. Les embrayages à traction étaient historiquement courants sur les équipements agricoles et certains camions européens (Eaton Fuller, par exemple), mais apparaissent occasionnellement sur les configurations de rechange hautes performances car ils offrent une sensation de pédale plus constante à des charges de serrage élevées.

Qu'est-ce que cela signifie lorsque le schéma des roulements de débrayage montre une fonction « d'auto-centrage » ?

Les roulements à billes autocentrants (également appelés flottants ou auto-alignants) ont un ajustement moyeu-corps extérieur qui permet une petite quantité de flottement radial - généralement 0,5 à 2,0 mm de mouvement radial - entre le moyeu qui repose sur le manchon de l'arbre d'entrée et le corps extérieur qui entre en contact avec le plateau de pression. Ce flotteur permet au roulement de s'aligner avec le bout des doigts du ressort diaphragme du plateau de pression même si l'embrayage n'est pas parfaitement concentrique à l'arbre d'entrée. Le diagramme montre cela comme un espace de jeu entre le diamètre extérieur du moyeu et le diamètre intérieur du support extérieur, souvent avec un ressort ondulé ou un ressort de centrage qui maintient le corps extérieur centré pendant le non-engagement sans empêcher le mouvement radial sous charge.

Pourquoi mon nouveau roulement de débrayage fait-il du bruit immédiatement après l'installation ?

Un nouveau bruit de roulement immédiatement après l'installation indique presque toujours l'une des trois erreurs d'installation visibles dans le diagramme : (1) Le jeu libre n'a pas été réglé correctement et le roulement est en contact avec les doigts de la plaque de pression au repos, fonctionnant sous une charge continue et générant un bruit de chaleur. (2) Le manchon du moyeu n'a pas été lubrifié avant l'installation, de sorte que le roulement se lie au dispositif de retenue de l'arbre d'entrée et ne glisse pas librement. (3) Les pointes de fourche ne sont pas correctement placées dans la rainure du moyeu, ce qui entraîne l'inclinaison du roulement hors de l'axe et un contact oblique avec les doigts de la plaque de pression. Revenez à la dimension de jeu du diagramme et à la dimension de profondeur d'engagement de la fourche pour vérifier ces trois points avant de supposer que le roulement lui-même est défectueux.

Existe-t-il un moyen de remplacer uniquement la butée de débrayage sans remplacer l'ensemble du kit d'embrayage ?

Techniquement oui, mais ce n’est pas une pratique recommandée. Le remplacement uniquement de la butée de débrayage nécessite toujours le retrait complet de la transmission sur la plupart des véhicules, ce qui équivaut à un travail d'embrayage complet. Étant donné que le disque d'embrayage, le plateau de pression et le roulement de débrayage s'usent à des taux similaires (ils sont tous soumis au même nombre de cycles d'engagement), l'installation d'un nouveau roulement contre un plateau de pression et un disque usés signifie que le nouveau roulement rencontrera des doigts de ressort à diaphragme usés qui peuvent être inégaux en hauteur (au-delà de la tolérance de 0,5 mm indiquée dans le bloc de spécifications du diagramme), provoquant les mêmes vibrations et les mêmes modèles d'usure accélérée dès le premier jour. Le coût du kit de roulements par rapport à un kit d'embrayage complet est généralement moins de 15 à 25 % du coût total de la réparation , rendant la substitution de pièces économiquement irrationnelle.

Les véhicules électriques (VE) ont-ils des roulements à billes ?

Les véhicules électriques à batterie standard (BEV) n'ont pas d'embrayage manuel et n'ont donc pas de butée de débrayage. Le moteur électrique est connecté aux roues motrices via un réducteur à vitesse unique à rapport fixe sans mécanisme d'embrayage. Cependant, certaines applications de véhicules électriques de performance et certaines configurations hybrides utilisent des transmissions manuelles automatisées ou des transmissions à double embrayage qui retiennent les blocs d'embrayage. Dans ces cas, des unités CSC à commande électrique sont utilisées et contiennent une butée de débrayage, bien qu'elle soit contrôlée par un actionneur d'embrayage électronique plutôt que par un circuit hydraulique actionné par pédale.

Quelle graisse est appliquée sur le manchon de l'arbre d'entrée lors de l'installation d'un roulement de débrayage ?

La note de lubrification du schéma des roulements de débrayage spécifie une graisse à haute température et à point de fusion élevé compatible avec l'environnement de l'embrayage. La plupart des fabricants d'équipement d'origine et de kits d'embrayage (LuK, Sachs, Valeo, Exedy) incluent un petit sachet de graisse appropriée dans le kit d'embrayage. En cas d'approvisionnement séparé, un Graisse au bisulfure de molybdène (MoS2), grade NLGI 2 , avec un point de goutte supérieur à 180°C est approprié. Un composé antigrippant en cuivre est parfois utilisé par les techniciens, mais il n'est pas idéal car il peut migrer plus facilement et sa conductivité thermique élevée peut accélérer le transfert de chaleur dans le moyeu du roulement. N'utilisez jamais de graisse pour roulements de roue ou de graisse pour châssis : les deux sont trop molles et se liquéfieront sous l'effet de la chaleur de l'embrayage, migrant sur la surface du disque.
